DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LE JOINT LATERAL ENTRE L'AILE AVANT ET L'AUVENT
Cliquer ici
2. DEPOSER LA MOULURE EXTERIEURE DE PARE-BRISE

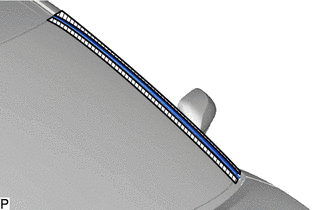

(a) Appliquer du ruban adhésif autour de la moulure extérieure de pare-brise, comme indiqué sur le schéma.
|
Ruban adhésif de protection |

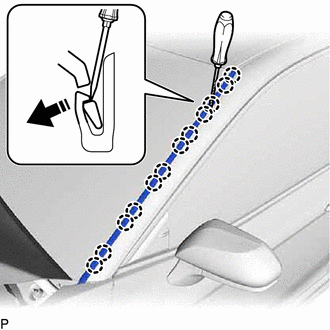

(b) A l'aide d'un tournevis, libérer les 12 griffes, comme indiqué sur le schéma.
|
Déposer dans ce sens |
3. DEPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 1
CONSEIL:
Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 1 est nécessaire.

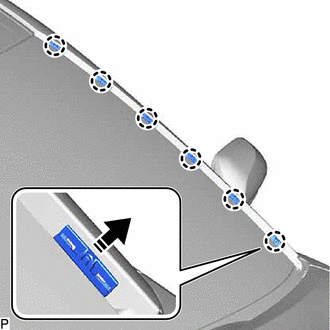

(a) Libérer les 6 griffes pour déposer les 6 agrafes de moulure extérieure de pare-brise n° 1, comme indiqué sur le schéma.
|
Déposer dans ce sens |
4. DEPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 3
CONSEIL:
Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 3 est nécessaire.
(a) Déposer le sous-ensemble de vitre de pare-brise.
Cliquer ici
(b) Introduire un foret de 4,0 mm (0,157 po) sur une perceuse.

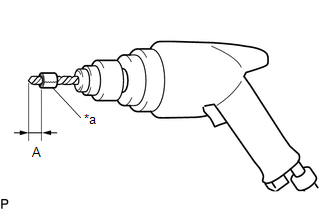

| (c) Entourer de ruban adhésif le foret de 4,0 mm (0,157 po) à 5,0 mm (0,197 po) de l'extrémité comme indiqué sur le schéma. Mesure standard:
REMARQUE: Ce ruban adhésif sur le foret de 4,0 mm (0,157 po) sert à éviter qu'il n'entre trop profondément. |
|

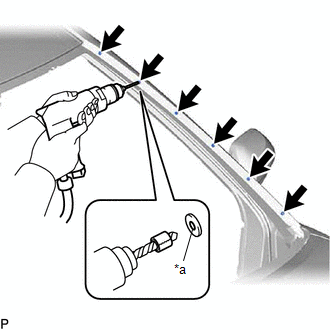

| (d) Appuyer légèrement le foret contre les agrafes de moulure extérieure de pare-brise n° 3 pour percer les flasques d'agrafe de moulure extérieure de pare-brise n° 3 et déposer les 6 agrafes de moulure extérieure de pare-brise n° 3. ATTENTION: Prudence lors de la manipulation des agrafes de moulure extérieure de pare-brise n° 3 car elles peuvent être brûlantes. REMARQUE:
|
|
(e) A l'aide d'un aspirateur, aspirer les fragments d'agrafe de moulure extérieure de pare-brise n° 3 et les copeaux des zones percées.
