PIECES CONSTITUTIVES

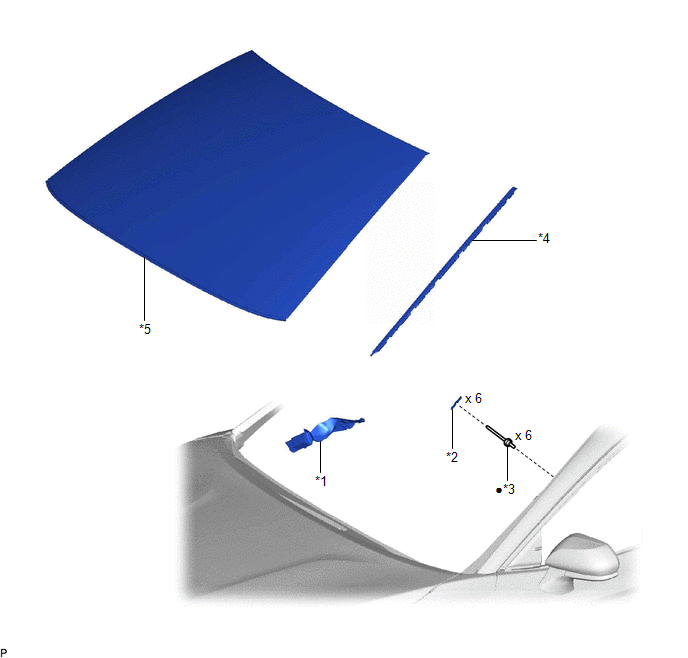

SCHEMA
|
*1 | JOINT LATERAL ENTRE L'AILE AVANT ET L'AUVENT |
*2 | AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 1 |
|
*3 | AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 3 |
*4 | MOULURE EXTERIEURE DE PARE-BRISE |
|
*5 | SOUS-ENSEMBLE DE VITRE DE PARE-BRISE |
- | - |
|
● | Pièce non réutilisable |
- | - |
