VERIFICATION
PROCEDURE
1. VERIFIER LES PNEUS
(a) Vérifier le degré d'usure et la pression de gonflage des pneus.
Pression de gonflage des pneus à froid:
fabrication TMC|
Dimension des pneus |
Pression de gonflage des pneus à froid | |
|---|---|---|
|
Avant | Arrière | |
|
215/55R17 94V 235/45R18 94V |
240 kPa (2,4 kgf/cm2, 35 psi.) |
240 kPa (2,4 kgf/cm2, 35 psi.) |
|
Dimension des pneus |
Pression de gonflage des pneus à froid | |
|---|---|---|
|
Avant | Arrière | |
|
205/65R16 95H 215/55R17 94V 235/45R18 94V 235/40R19 92V 235/45R18 94W 235/45R18 94Y |
240 kPa (2,4 kgf/cm2, 35 psi.) |
240 kPa (2,4 kgf/cm2, 35 psi.) |
Pression de gonflage des pneus à froid (pour roue de secours compacte):
|
Dimension des pneus | Pression de gonflage des pneus à froid |
|---|---|
|
T155/70D17 110M |
420 kPa (4,2 kgf/cm2, 60 psi.) |
(1) Effectuer l'initialisation.
Cliquer ici
(2) Méthode de réglage de pression des pneus à chaud:
Cliquer ici
CONSEIL:
Température intérieure des pneus: Ts, température ambiante: Tm, valeur de nouveau réglage de pression des pneus: P
P = (pression prescrite) + (Ts - Tm)

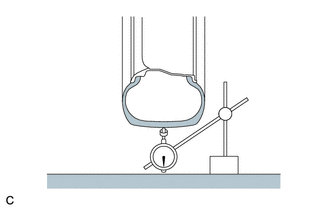

| (b) Vérifier l'ovalisation des pneus à l'aide d'un comparateur à cadran. Ovalisation des pneus maximum: 1,4 mm (0,0551 in.) CONSEIL: Mesurer l'ovalisation lorsque l'ensemble de roue est déposé du véhicule. |
|
2. PERMUTER LES PNEUS
(a) Déposer l'ensemble de volant.
Cliquer ici

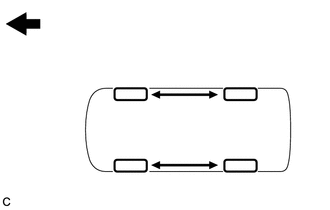

(b) Permuter les pneus comme indiqué sur le schéma.
|
Avant |
(c) Reposer l'ensemble de volant.
Cliquer ici
(d) Effectuer l'initialisation.
Cliquer ici

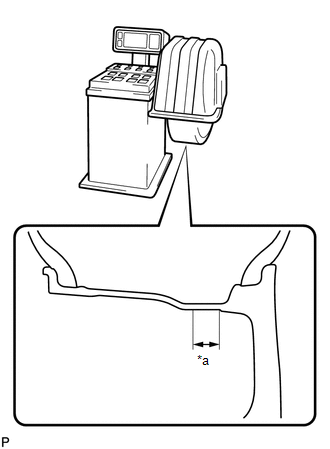

3. VERIFIER ET REGLER L'EQUILIBRAGE DES ROUES
(a) Vérifier et régler l'équilibrage roues déposées.
(1) pour jantes en acier:
Déséquilibre de roue maximum:
8,0 g (0,0176 lb.)
CONSEIL:
| (2) sauf jantes en acier: Déséquilibre de roue maximum: 8,0 g (0,0176 lb.) REMARQUE:
CONSEIL:
|
|
4. VERIFIER LE ROULEMENT DE MOYEU D'ESSIEU AVANT
Cliquer ici
5. VERIFIER LE ROULEMENT DE MOYEU D'ESSIEU ARRIERE
avec système de frein de stationnement électrique: Cliquer ici
sans système de frein de stationnement électrique: Cliquer ici
