REMONTAGE

PROCEDURE

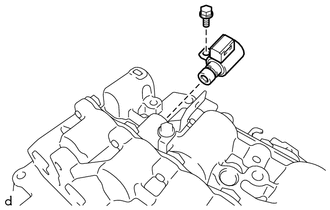

1. REPOSER L'ELECTROVANNE (SL)

(a) Enduire l'électrovanne (SL) de liquide ATF WS d'origine Toyota.

(b) Reposer l'électrovanne (SL) sur l'ensemble de bloc hydraulique de boîte de vitesses avec le boulon.

Torque:

7,0 N·m {71 kgf·cm, 62 in·lbf}

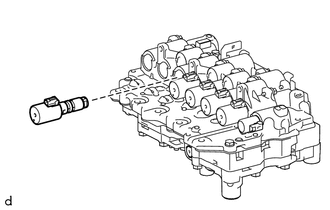

2. REPOSER L'ELECTROVANNE (SLT)

(a) Enduire l'électrovanne (SLT) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses.

3. REPOSER L'ELECTROVANNE (SL2)

(a) Enduire l'électrovanne (SL2) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses.

4. REPOSER L'ELECTROVANNE (SL1)

(a) Enduire l'électrovanne (SL1) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses.

5. REPOSER L'ELECTROVANNE (SL3)

(a) Enduire l'électrovanne (SL3) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses.

6. REPOSER L'ELECTROVANNE (SL4)

(a) Enduire l'électrovanne (SL4) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses.

7. REPOSER L'ELECTROVANNE (SL6)

(a) Enduire l'électrovanne (SL6) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses.

8. REPOSER L'ELECTROVANNE (SL5)

(a) Enduire l'électrovanne (SL5) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses

9. REPOSER L'ELECTROVANNE (SLU)

(a) Enduire l'électrovanne (SLU) de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses.

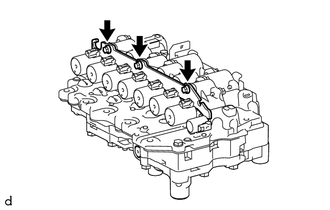

10. REPOSER LA PLAQUE DE VERROUILLAGE D'ELECTROVANNE

(a) Reposer la plaque de verrouillage d'électrovanne sur l'ensemble de bloc hydraulique de boîte de vitesses à l'aide des 3 boulons.

Torque:

7,0 N·m {71 kgf·cm, 62 in·lbf}

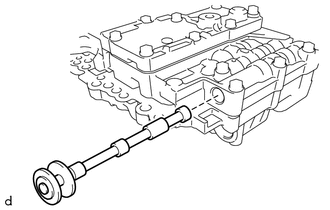

11. REPOSER LA SOUPAPE MANUELLE

(a) Enduire la soupape manuelle de liquide ATF WS d'origine Toyota et la poser sur l'ensemble de bloc hydraulique de boîte de vitesses.
