Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

CONSEIL:

PROCEDURE

1. REPOSER LE DISQUE ARRIERE

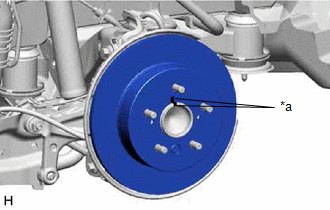

(a) Aligner les repères d'alignement du disque arrière et de l'ensemble de moyeu d'essieu arrière, et reposer le disque arrière.

REMARQUE:

Lors du remplacement du disque arrière par un neuf, sélectionner la position de pose présentant l'ovalisation minimum du disque arrière.

*a

Repère d'alignement

2. REPOSER LE BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT

(a) Reposer le bouchon d'orifice de réglage de mâchoire de frein de stationnement sur le disque arrière.

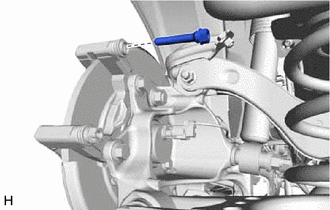

3. REPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE ARRIERE

(a) Reposer la fixation de cylindre de frein à disque arrière sur le sous-ensemble de porte-essieu arrière avec les 2 boulons.

Torque:

107 N·m {1 091 kgf·cm, 79 ft·lbf}

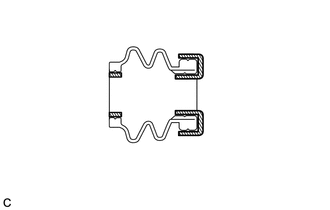

4. REPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE ARRIERE

(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence de 2 soufflets pare-poussière de douille de frein à disque arrière neufs.

CONSEIL:

Appliquer 0,3 g (0,01 oz.) minimum de graisse au glycol à base de savon de lithium sur chaque soufflet pare-poussière de douille de frein à disque arrière.

Graisse au glycol à base de savon de lithium

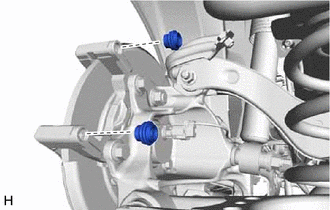

(b) Reposer les 2 soufflets pare-poussière de douille de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.

5. REPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE (pour côté inférieur)

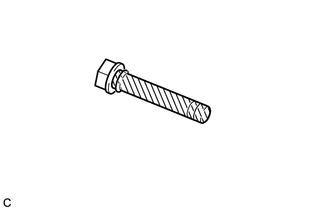

(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur la surface de contact de la broche coulissante de cylindre de frein à disque arrière.

Graisse au glycol à base de savon de lithium

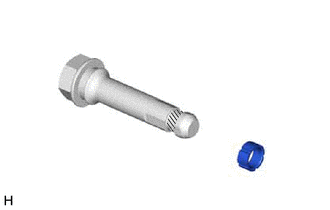

(b) Poser une nouvelle douille coulissante de cylindre de frein à disque arrière sur la broche coulissante de cylindre de frein à disque arrière.

(c) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur les surfaces coulissantes et d'étanchéité de la broche coulissante de cylindre de frein à disque arrière.

Graisse au glycol à base de savon de lithium

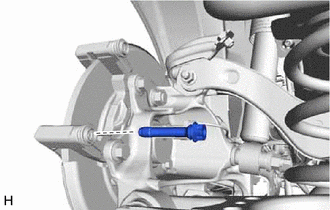

(d) Reposer la broche coulissante de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.

(e) Appuyer sur le frein à disque arrière de la broche coulissante de cylindre de frein à disque arrière dans le soufflet pare-poussière de douille sur la broche pour fixer le soufflet.

6. REPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE (pour le côté supérieur)

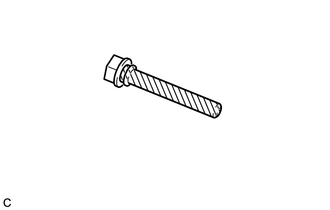

(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur les surfaces coulissantes et d'étanchéité de la broche coulissante de cylindre de frein à disque arrière.

Graisse au glycol à base de savon de lithium

(b) Reposer la broche coulissante de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.

(c) Appuyer sur le frein à disque arrière de la broche coulissante de cylindre de frein à disque arrière dans le soufflet pare-poussière de douille sur la broche pour fixer le soufflet.

7. REPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE ARRIERE

REMARQUE:

(a) Nettoyer les surfaces de contact de la plaque de support de plaquette de frein à disque arrière et de la fixation de cylindre de frein à disque arrière.

(b) Enlever la feuille de protection des 2 plaques de support de plaquette de frein à disque arrière neuves.

(c) Reposer les 2 plaques de support de plaquette de frein à disque arrière sur la fixation de cylindre de frein à disque.

REMARQUE:

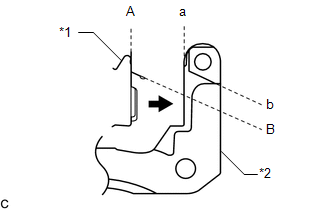

Presser fermement pour reposer la plaque de support de plaquette de frein à disque arrière et la fixation de cylindre de frein à disque arrière l'une contre l'autre, de sorte qu'il n'y ait aucun jeu entre les surfaces A et a, et entre les surfaces B et b.

*1

Plaque de support de plaquette de frein à disque arrière

*2

Fixation de cylindre de frein à disque

8. REPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE

Cliquer ici

9. REPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE

(a) Reposer les 2 plaquettes de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.

REMARQUE:

CONSEIL:

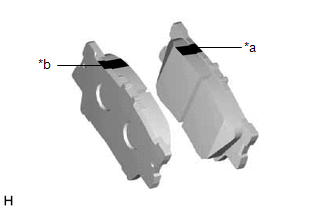

Si la plaquette de frein à disque arrière présente un repère d'identification, veiller à vérifier l'emplacement de repose.

*a

Côté intérieur (blanc)

*b

Côté extérieur (vert)

10. REPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE

(a) Maintenir les 2 goupilles coulissantes de cylindre de frein à disque arrière et reposer l'ensemble de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière avec les 2 boulons.

Torque:

26,5 N·m {270 kgf·cm, 20 ft·lbf}

11. BRANCHER LE FLEXIBLE ARRIERE

(a) Brancher le flexible arrière sur l'ensemble de cylindre de frein à disque arrière à l'aide d'un boulon-raccord neuf et d'un joint d'étanchéité neuf.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

REMARQUE:

Reposer correctement le verrou de flexible arrière dans l'orifice de verrouillage de l'ensemble de cylindre de frein à disque arrière.

12. PURGER LA CANALISATION DE FREIN

Cliquer ici

13. REGLER LE FREIN DE STATIONNEMENT

Cliquer ici

14. REPOSER LA ROUE ARRIERE

Cliquer ici
