REMONTAGE
PROCEDURE
1. SERRER PROVISOIREMENT LE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE
(a) Poser provisoirement le bouchon de purge du frein à disque arrière sur le cylindre de frein à disque arrière.
CONSEIL:
Serrer complètement le bouchon de purge de frein à disque arrière après la purge du système.
2. REPOSER LE CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE
(a) Reposer le capuchon de bouchon de purge du frein à disque arrière sur le bouchon de purge du frein à disque arrière.
3. REPOSER LE JOINT DE PISTON
(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence d'un joint de piston neuf.
.png) |
Graisse au glycol à base de savon de lithium |
(b) Reposer le joint de piston sur le cylindre de frein à disque arrière.
REMARQUE:
Reposer correctement le joint de piston sur la rainure du cylindre de frein à disque arrière.
4. REPOSER LE PISTON DE FREIN A DISQUE ARRIERE

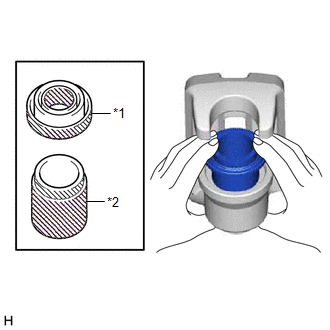

(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence d'un soufflet de cylindre neuf.
|
*1 | Soufflet de cylindre |
|
*2 | Piston de frein a disque arrière |
|
|
Graisse au glycol à base de savon de lithium |
(b) Reposer le soufflet de cylindre sur le piston de frein à disque arrière.
(c) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur les surfaces de contact du piston de frein à disque arrière, puis le poser sur l'ensemble de cylindre de frein à disque arrière.
REMARQUE:
Ne pas poser de force le piston de frein à disque arrière dans le cylindre de frein à disque arrière.
5. REPOSER LE SOUFFLET DE CYLINDRE

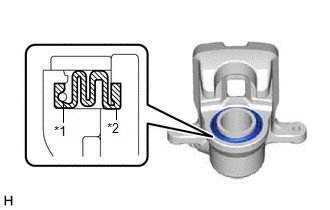

| (a) Reposer le soufflet de cylindre sur le cylindre de frein à disque arrière. REMARQUE: Reposer correctement le soufflet de cylindre dans la rainure du cylindre de frein à disque arrière et du piston de frein à disque arrière. |
|

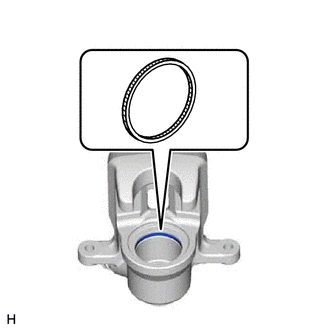

(b) A l'aide d'un tournevis dont la pointe est entourée de ruban adhésif de protection, poser un nouvel anneau de montage de piston de frein à disque arrière.
REMARQUE:
Verification
ReposeDescription Du Systeme
