DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de bras tiré arrière sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées	Lien
Réglage de la géométrie des roues arrière	Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération.	Le VSC est désactivé ou défectueux Les DTC sont émis Le témoin de dérapage s'allume Le témoin ABS est allumé	avec système de frein de stationnement électrique sans système de frein de stationnement électrique
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)	Mesure de l'angle de détection de capteur à ultrasons Enregistrement de l'angle de détection du capteur à ultrasons	Système de sonar de détection de distance intelligent Système d'aide au stationnement intuitif
	Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)	Système de moniteur d'aide au stationnement	pour l'initialisation pour le calibrage
	Initialisation de dispositif de commande de caméra de télévision Régler l'angle de braquage Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière)	Système de moniteur de rétroviseur panoramique	pour l'initialisation pour le calibrage

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

2. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)

Cliquer ici

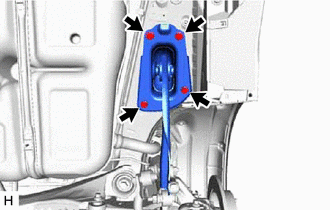

3. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)

Cliquer ici

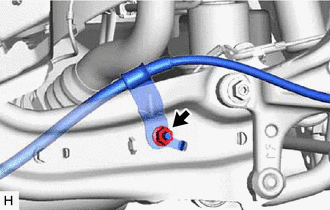

4. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 (sans système de frein de stationnement électrique)

(a) Déposer l'écrou et détacher l'ensemble de câble de frein de stationnement n° 3 de l'ensemble de bras tiré arrière.

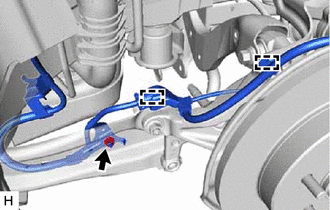

5. DETACHER LE CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE (sans système de frein de stationnement électrique)

(a) Libérer les 2 attaches.

(b) Déposer le boulon et détacher le câble de capteur de contrôle de dérapage de l'ensemble de bras tiré arrière.

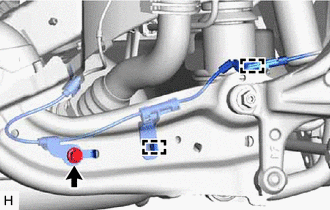

6. DETACHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 (avec système de frein de stationnement électrique)

(a) Libérer les 2 attaches.

(b) Déposer l'écrou et détacher l'ensemble de câble de frein de stationnement n° 2 de l'ensemble de bras tiré arrière.

7. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE

Cliquer ici

8. DEPOSER L'ENSEMBLE DE BRAS TIRE ARRIERE

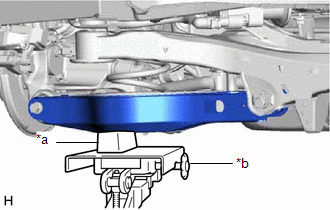

(a) A l'aide d'un cric pour boîte de vitesses et d'un bloc de bois, soutenir l'ensemble de bras de suspension arrière n° 2.

REMARQUE:

Lors du levage sur cric de l'ensemble de bras de suspension arrière n° 2, veiller à effectuer l'opération lentement.
Veiller à effectuer cette opération avec le véhicule maintenu aussi bas que possible.

*a	Bloc de bois
*b	Cric pour boîte de vitesses

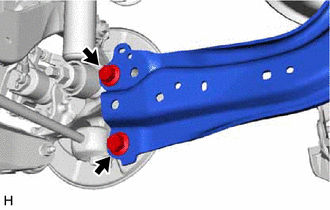

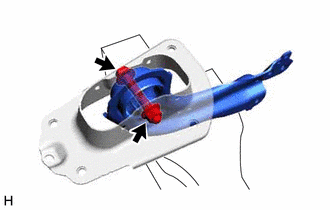

(b) Déposer les 2 boulons et détacher l'ensemble de bras tiré arrière du sous-ensemble de porte-essieu arrière.

9. DEPOSER LE CACHE DE BRAS DE SUSPENSION ARRIERE

(a) Fixer l'ensemble de bras tiré arrière dans un étau entre des plaques d'aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

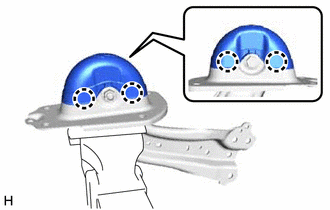

(b) Libérer les 4 griffes et déposer le cache de bras de suspension arrière.

10. DEPOSER LE SUPPORT DE BRAS DE SUSPENSION ARRIERE

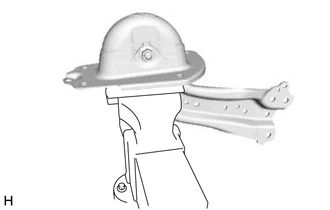

(a) Déposer le boulon, l'écrou et le support de bras de suspension arrière de l'ensemble de bras tiré arrière.

REMARQUE:

Ne pas tourner le boulon car celui-ci est muni d'une butée. Desserrer l'écrou avec le boulon en place.
