PIECES CONSTITUTIVES

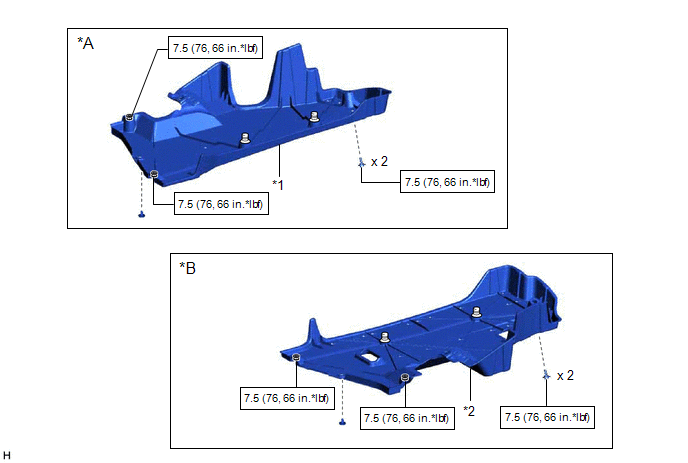

SCHEMA
*A | pour côté droit |
*B | pour côté gauche |
*1 | SABOT DE PROTECTION DE PLANCHER N° 1 |
*2 | SABOT DE PROTECTION DE PLANCHER N° 2 |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

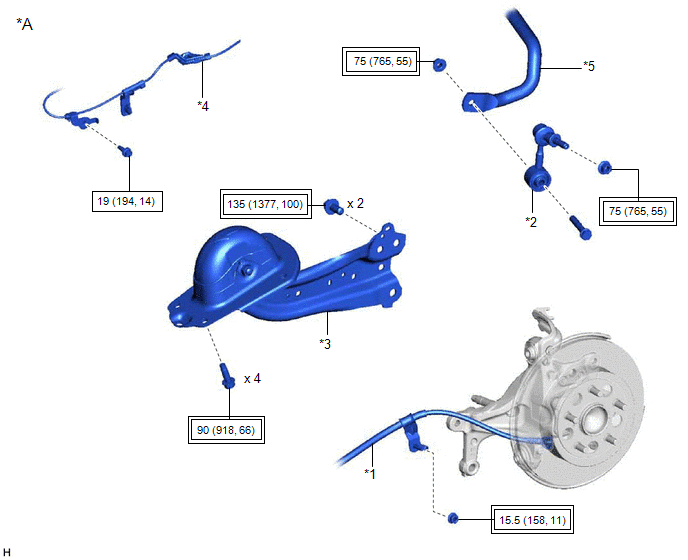

SCHEMA
*A | sans système de frein de stationnement électrique |
- | - |
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3 |
*2 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE |
*3 | ENSEMBLE DE BRAS TIRE ARRIERE |
*4 | CABLE DE CAPTEUR DE CONTROLE DE DERAPAGE |
*5 | BARRE STABILISATRICE ARRIERE |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

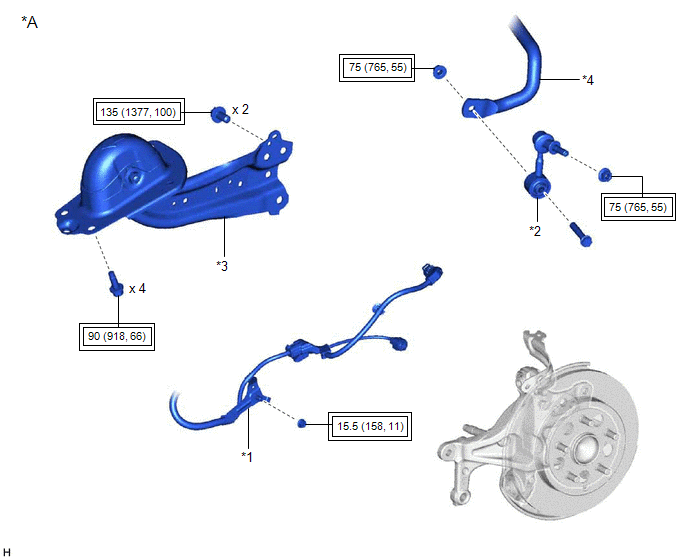

SCHEMA
*A | avec système de frein de stationnement électrique |
- | - |
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
*2 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE |
*3 | ENSEMBLE DE BRAS TIRE ARRIERE |
*4 | BARRE STABILISATRICE ARRIERE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

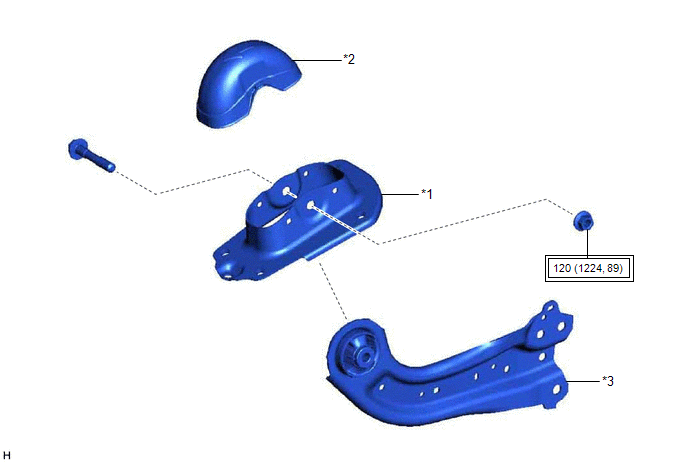

SCHEMA
*1 | SUPPORT DE BRAS DE SUSPENSION ARRIERE |
*2 | CACHE DE BRAS DE SUSPENSION ARRIERE |
*3 | ENSEMBLE DE BRAS TIRE ARRIERE |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
