REMONTAGE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION
(a) Poser un oeillet de clapet de retenue neuf sur l'ensemble de servofrein.

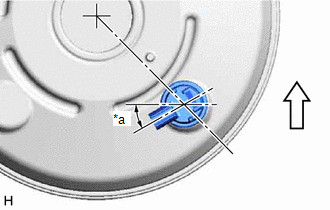

(b) Reposer l'ensemble de contacteur de rappel de dépression sur l'ensemble de servofrein, comme indiqué sur le schéma.
*a | 30° +/- 20° |
![]() |
Haut(e) |
2. REPOSER L'ENSEMBLE DE CLAPET DE RETENUE DE DEPRESSION DE FREIN
(a) Poser un oeillet de clapet de retenue neuf sur l'ensemble de servofrein.
(b) Reposer l'ensemble de clapet de retenue de dépression de frein sur l'ensemble de servofrein.
