REPOSE
PROCEDURE
1. REPOSER LE JOINT D'ETANCHEITE DE SERVOFREIN
(a) Poser un joint d'étanchéité neuf sur l'ensemble de servofrein.
2. REPOSER L'ENSEMBLE DE SERVOFREIN
(a) Reposer provisoirement l'ensemble de servofrein sur la carrosserie du vehicule.
REMARQUE:
Procéder avec précaution afin de ne pas endommager les canalisations de frein.
(b) Reposer le contre-écrou et la chape de tige de poussée de maître-cylindre de frein sur l'ensemble de servofrein.
REMARQUE:
Serrer complètement le contre-écrou en réglant la hauteur de la pédale de frein.
(c) Reposer les 4 écrous et fixer l'ensemble de servofrein.
Torque:
12,8 N·m {131 kgf·cm, 9 ft·lbf}
(d) Brancher le connecteur sur l'ensemble de contacteur de rappel de dépression.
3. REPOSER L'AXE DE TIGE DE POUSSEE
Cliquer ici
4. BRANCHER LA DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE
(a) Brancher la durite reliant le raccord au clapet de retenue sur l'ensemble de servofrein et faire glisser l'agrafe pour la fixer.
5. REPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE

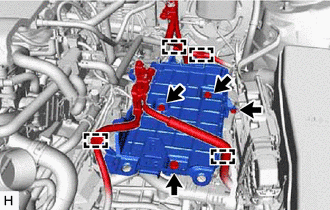

(a) pour A25A-FKS:
(1) Reposer le sous-ensemble d'attache de batterie avec les 3 boulons et l'écrou. Torque: Boulon : 18,5 N·m {189 kgf·cm, 14 ft·lbf} Ecrou : 8,0 N·m {82 kgf·cm, 71 in·lbf} |
|
(2) Engager les 4 attaches sur le sous-ensemble d'attache de batterie.

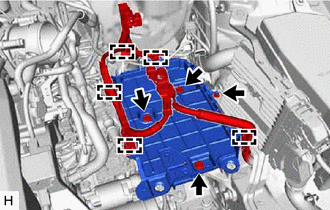

(b) pour 2GR-FKS:
(1) Reposer le sous-ensemble d'attache de batterie avec les 3 boulons et l'écrou. Torque: Boulon : 18,5 N·m {189 kgf·cm, 14 ft·lbf} Ecrou : 8,0 N·m {82 kgf·cm, 71 in·lbf} |
|
(2) Engager les 5 attaches sur le sous-ensemble d'attache de batterie.
6. REPOSER L'ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR (pour A25A-FKS)
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 (pour A25A-FKS)
Cliquer ici
8. REPOSER L'ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR (pour 2GR-FKS)
Cliquer ici
9. REPOSER LE SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT
Cliquer ici
10. REPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
11. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
12. REPOSER LE SOUS-ENSEMBLE DE MAITRE-CYLINDRE DE FREIN
Cliquer ici
13. VERIFIER ET REGLER LA PEDALE DE FREIN
Cliquer ici
