Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE CLAPET DE RETENUE DE DEPRESSION DE FREIN

(a) S'assurer de la présence d'une ventilation entre le servofrein le moteur moteur et de l'absence de ventilation entre le moteur et le servofrein de l'ensemble de clapet de retenue de dépression de frein.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de clapet de retenue de dépression de frein.

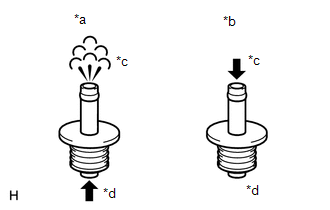

*a

Ventilation

*b

Pas de ventilation

*c

Côté moteur

*d

Côté ensemble de servofrein

Demontage
DEMONTAGE PROCEDURE 1. DEPOSER L'ENSEMBLE DE CLAPET DE RETENUE DE DEPRESSION DE FREIN (a) Déposer l'ensemble de clapet de retenue de dépression de frein de l'ensemble de servofrein. (b) Déposer l'oeillet de clapet de retenue de l'ensemble de s ...

Remontage
REMONTAGE PROCEDURE 1. REPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION (a) Poser un oeillet de clapet de retenue neuf sur l'ensemble de servofrein. (b) Reposer l'ensemble de contacteur de rappel de dépression sur l'ensemble de servofrei ...
