REPOSE
PROCEDURE
1. REPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE
(a) Engager l'attache et reposer la durite à dépression sur le silentbloc de support du moteur arrière.
(b) Reposer le support d'attache de faisceau de câbles sur le silentbloc de support du moteur arrière à l'aide du boulon.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}

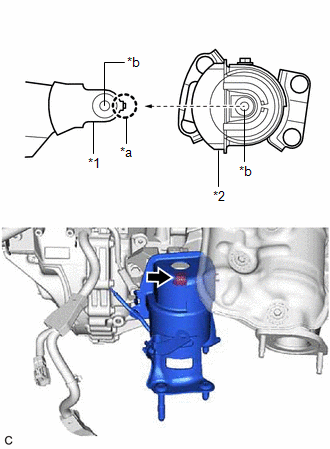

| (c) Aligner l'orifice du silentbloc de support du moteur arrière avec la saillie du support de fixation du moteur arrière, faire coulisser le silentbloc de support du moteur arrière sur le support de fixation du moteur arrière pour aligner les orifices et reposer le silentbloc de support du moteur arrière à l'aide du boulon. Torque: 72 N·m {734 kgf·cm, 53 ft·lbf} |
|
2. REPOSER L'ENSEMBLE DE CADRE AVANT
Cliquer ici
.gif)
DeposeA25a-fks Bougie D'allumage
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE BOBINE D'ALLUMAGE
*2 SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1
*3 BOUGIE D'ALLUMAGE
- -
N*m (kgf*cm, ft*lbf): couple de serrage prescrit
- - DeposeDEPOSE MESURE DE PRECAUTION / ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A fabrication TMC
*B fabrication TMMK
*1 REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT
*2 REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
*3 SABOT DE PROTECTION DU MOTEUR N° 1
*4 ENSEMBLE DE SABOT ...
Système de commande de ralenti (P050500)
DESCRIPTION Le régime de ralenti est contrôlé par le système électronique de commande de papillon. Le système électronique de commande de papillon comprend: 1) un ensemble de corps de papillon avec moteur de type à une soupape; 2) l'actionneur de papillon qui actionne le papillon; 3) le capt ...
