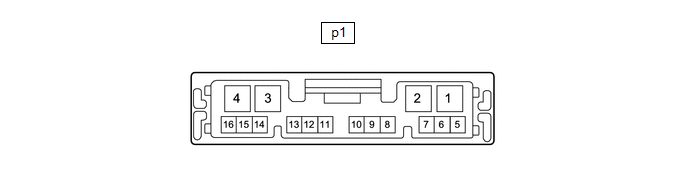

BORNES DE L'ECU
SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS
(a) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
N° de borne (symbole) | Couleur du câblage | Entrée/sortie de signal | Condition | Condition spécifiée |
|---|---|---|---|---|
| p1-1 (IG) - Masse de carrosserie |
L - Masse de carrosserie |
Entrée | Contacteur d'allumage OFF → Contacteur d'allumage ON |
En dessous de 1 V → 11 à 14 V |
|
p1-2 (B) - Masse de carrosserie |
P - Masse de carrosserie |
Entrée | En permanence |
11 à 14 V |
|
p1-4 (ES) - Masse de carrosserie |
W-B - Masse de carrosserie |
- | En permanence |
En dessous de 1 Ω |
|
p1-12 (MPX1) | P |
Entrée/Sortie | - |
- |
| p1-13 (MPX2) | R |
Entrée/Sortie | - |
- |
| p1-14 (TX+) | L |
Entrée/Sortie | - |
- |
| p1-15 (TX-) | GR |
Entrée/Sortie | - |
- |
