REPOSE
PROCEDURE
1. REPOSER LE SUPPORT INFERIEUR DE RADIATEUR
(a) Reposer les 2 supports inférieurs de radiateur sur l'ensemble de radiateur.
2. REPOSER LE COUSSINET DE SUPPORT DE RADIATEUR
(a) Reposer les 2 coussinets de support de radiateur sur l'ensemble de radiateur.
3. REPOSER L'ENSEMBLE DE RADIATEUR
(a) Engager les 2 guides.
(b) Engager les 2 griffes pour reposer l'ensemble de carénage de ventilateur sur l'ensemble de radiateur.
REMARQUE:
Veiller à ne pas endommager l'ensemble de radiateur lors de la repose de l'ensemble de carénage de ventilateur.
(c) Reposer l'ensemble de radiateur avec l'ensemble de carénage de ventilateur sur la caisse du véhicule.
REMARQUE:
Ne pas exercer de force excessive sur l'ensemble de condenseur de refroidisseur ou sur le tuyau lors de la repose de l'ensemble de radiateur avec l'ensemble de carénage de ventilateur.
| (d) Placer l'attache du faisceau de câbles. |
|

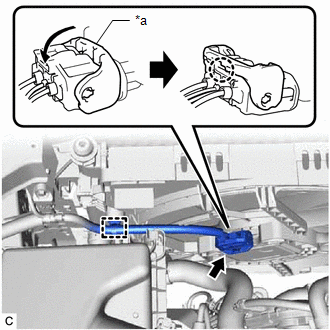

(e) Brancher le connecteur de moteur de ventilateur de refroidissement et pousser le levier de verrouillage vers le bas pour engager la griffe comme indiqué sur le schéma.
REMARQUE:
(f) Engager les 2 guides.
(g) Engager les 2 griffes pour reposer l'ensemble de condenseur de refroidisseur sur l'ensemble de radiateur.
REMARQUE:
S'assurer de ne pas endommager l'ensemble de condenseur de refroidisseur lors de la repose de l'ensemble de radiateur.
4. BRANCHER LA DURITE DE RADIATEUR N° 2
(a) Brancher la durite de radiateur n° 2 sur l'ensemble de radiateur et faire glisser l'agrafe pour la fixer.
5. BRANCHER LA DURITE DE RADIATEUR N° 1
(a) Brancher la durite de radiateur n° 1 sur l'ensemble de radiateur et faire glisser l'agrafe pour la fixer.
(b) Engager l'attache pour brancher la durite de radiateur n° 1 sur l'ensemble de carénage de ventilateur.
6. BRANCHER LA DURITE DE DERIVATION D'EAU N° 6
(a) Brancher la durite de dérivation d'eau n° 6 sut le goulot de remplissage.
7. BRANCHER LA DURITE DE DERIVATION D'EAU N° 5
(a) Brancher la durite de dérivation d'eau n° 5 sur le goulot de remplissage et faire coulisser l'agrafe pour la fixer.
8. REPOSER LE SOUS-ENSEMBLE DE SUPPORT SUPERIEUR DE RADIATEUR
(a) Reposer le sous-ensemble de support de radiateur supérieur avec les 4 boulons.
Torque:
12,5 N·m {127 kgf·cm, 9 ft·lbf}
(b) Engager l'attache pour brancher l'ensemble de câble de commande de verrouillage de capot sur le sous-ensemble de support supérieur de radiateur.
9. REPOSER LE GUIDE D'AIR DE RADIATEUR N° 1 DROIT
(a) Engager le guide et la griffre.
(b) Reposer le guide d'air de radiateur droit n° 1 avec l'agrafe.
10. REPOSER LE GUIDE D'AIR DE RADIATEUR GAUCHE N° 1
(a) Engager le guide et la griffre.
(b) Reposer le guide d'air de radiateur n° 1 gauche avec la plaque de guidage d'air avant gauche à l'aide de l'agrafe.
11. REPOSER LE SUPPORT DE FIXATION SUPERIEUR DE RADIATEUR
(a) Reposer les 2 pattes de support supérieur de radiateur à l'aide des 2 boulons et des 2 écrous.
Torque:
12,5 N·m {127 kgf·cm, 9 ft·lbf}
(b) Raccorder les 2 connecteurs de l'avertisseur sonore.
12. REPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR
Cliquer ici
13. REPOSER L'ENSEMBLE DE VERROUILLAGE DE CAPOT
Cliquer ici
14. REPOSER LE RENFORT DE PARE-CHOCS AVANT
Cliquer ici
15. REPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT
Cliquer ici
16. REPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2
Cliquer ici
17. REPOSER L'ENSEMBLE DE THERMISTANCE
Cliquer ici
18. REPOSER L'ENSEMBLE DE PHARE
Cliquer ici
19. AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
20. RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT
Cliquer ici
21. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
22. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
23. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
24. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE
Cliquer ici
