REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE PRESSION DE CLIMATISATION
(a) Retirer le ruban adhésif en vinyle de l'ensemble de tuyau de climatisation et d'accessoires.
(b) Appliquer suffisamment d'huile pour compresseur sur un nouveau capteur de pression de climatisation et sur la surface de raccord du capteur de pression de climatisation.
|
Réfrigérant | Huile de compresseur |
|---|---|
| HFC-134a (R134a) | ND-OIL 8 ou produit équivalent |
|
HFO-1234yf (R1234yf) |
ND-OIL 12 ou produit équivalent |

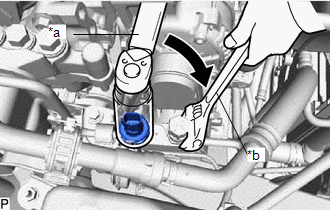

| (c) A l'aide d'une clé à douille longue de 27 mm, reposer le capteur de pression de climatisation, comme indiqué sur le schéma. Torque: 10,8 N·m {110 kgf·cm, 8 ft·lbf} |
|
(d) Brancher le connecteur.
2. CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT
pour HFC-134a (R134a):
Cliquer ici
.gif)
pour HFO-1234yf (R1234yf):
Cliquer ici
3. FAIRE MONTER LE MOTEUR EN TEMPERATURE
pour HFC-134a (R134a):
Cliquer ici
pour HFO-1234yf (R1234yf):
Cliquer ici
4. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT
pour HFC-134a (R134a):
Cliquer ici
pour HFO-1234yf (R1234yf):
Cliquer ici
