REPOSE
PROCEDURE

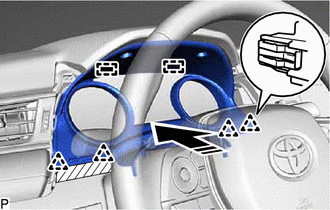

1. REPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
(a) Brancher chaque connecteur.
(b) Engager l'attache.
(c) Engager les 2 agrafes comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(d) Reposer l'ensemble de combiné d'instruments avec les 3 vis.

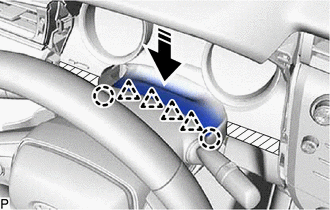

2. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
(a) Brancher le connecteur.
(b) Engager les 2 guides et les 4 agrafes comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(c) Reposer les 2 agrafes.

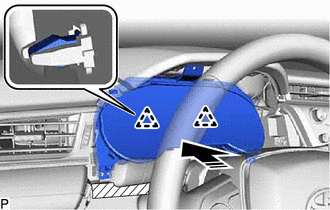

(d) Engager les 4 agrafes et les 2 griffes pour reposer l'ensemble de panneau de finition de combiné d'instruments.
![]() |
Poser dans ce sens |
3. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2
Cliquer
ici
4. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
5. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
