REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Cliquer ici
PROCEDURE
1. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

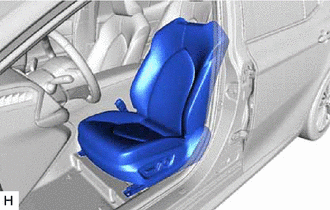

(a) Placer l'ensemble de siège avant gauche dans l'habitacle. REMARQUE: Veiller à ne pas endommager la carrosserie du véhicule. |
|
(b) Brancher le connecteur de l'ensemble d'airbag de siège avant gauche sous l'ensemble de siège avant gauche.

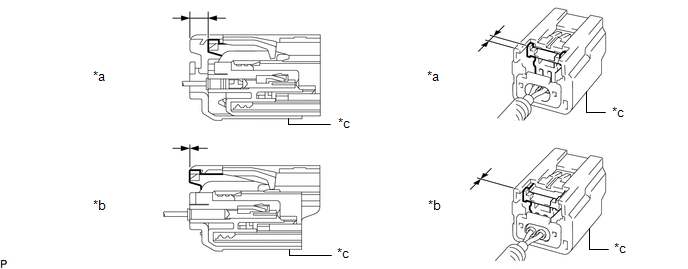

(1) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier est correcte, comme indiqué sur le schéma.
*a | Correct(e) |
*b | Incorrect(e) |
*c | CPA jaune |
- | - |
(2) Veiller à engager les connecteurs jusqu'à ce qu'ils soient verrouillés (lors du verrouillage, s'assurer qu'un déclic se fait entendre).
REMARQUE:
(c) Brancher chaque connecteur et engager chaque attache sous l'ensemble de siège avant gauche.
(d) Brancher le câble sur la borne négative (-) de la batterie.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
(e) Reposer provisoirement l'ensemble de siège avant gauche avec les 4 boulons.
(f) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant gauche à la position la plus reculée.

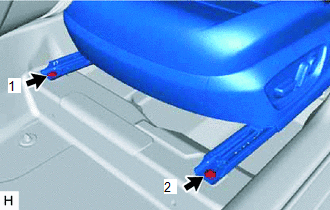

(g) A l'aide d'une clé à douille "TORX" T50, serrer les 2 boulons situés sur la partie avant de l'ensemble de siège avant gauche. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} REMARQUE: Serrer les boulons dans l'ordre indiqué sur le schéma. |
|
(h) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant gauche dans la position avant maximale.

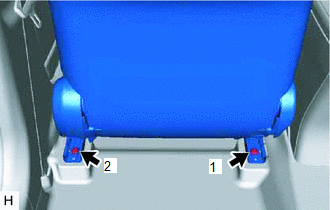

(i) A l'aide d'une clé à douille "TORX" T50, serrer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant gauche. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} REMARQUE: Serrer les boulons dans l'ordre indiqué sur le schéma. |
|
2. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE GAUCHE

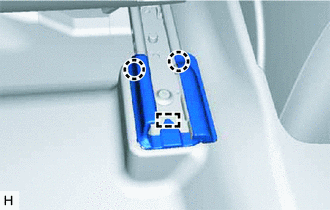

(a) Engager les 2 griffes et le guide pour reposer le cache intérieur de support de glissière de siège arrière gauche. |
|
3. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE GAUCHE

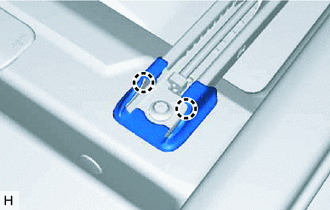

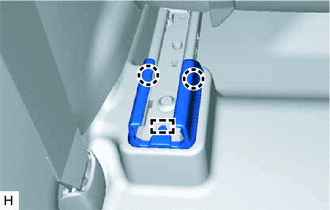

(a) Engager les 2 griffes et le guide pour reposer le cache extérieur de support de glissière de siège arrière gauche. |
|
4. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT GAUCHE
(a) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant gauche à la position la plus reculée.

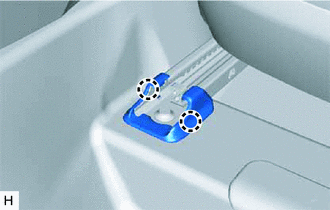

(b) Engager les 2 griffes pour reposer le cache intérieur de support de glissière de siège avant gauche. |
|
5. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT GAUCHE
(a) Engager les 2 griffes pour reposer le cache de support de glissière de siège extérieure avant gauche. |
|
6. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT
(a) Reposer l'ensemble d'appuie-tête de siège avant sur l'ensemble de siège avant gauche.
7. VERIFIER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici
8. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
