Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Systemes De Retenue Supplementaire / Capteur De Position De Siege (fabrication Tmmk) / Repose

REPOSE

PROCEDURE

1. REPOSER LE CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE

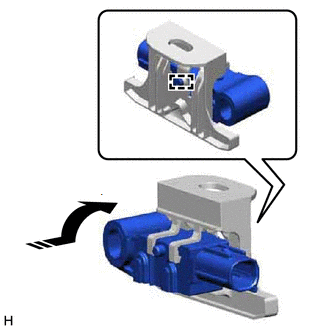

(a) Engager la goupille pour reposer le capteur d'airbage détectant la position de siège sur la protection du capteur de position de glissière de siège comme indiqué sur le schéma.

Poser dans ce sens

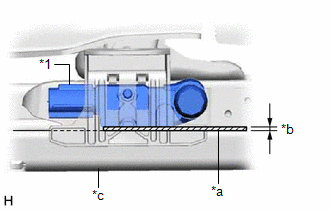

(b) A l'aide d'une jauge d'épaisseur de 1,3 mm (0,0512 in.), reposer temporairement le capteur d'airbag détectant la position de siège avec le boulon "TORX".

REMARQUE:

Si le capteur d'airbag détectant la position de siège a subi une chute ou si le boîtier ou le connecteur présentent des fissures, des entailles ou d'autres défauts, remplacer le capteur d'airbag détectant la position de siège par un élément neuf.
Lors de la repose du capteur d'airbag détectant la position de siège, s'assurer que le câblage SRS ne gêne pas ou ne soit pas pincé entre d'autres pièces.

*1	Capteur d'airbag détectant la position de siège
*a	Jauge d'épaisseur
*b	1,3 mm (0,0512 in.)
*c	Rail de siège

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

(d) S'assurer que le jeu entre le capteur d'airbag détectant la position de siège et le rail de siège est compris entre 1,3 mm (0,0512 in.).

(e) Raccorder le connecteur et engager l'attache.

(f) Vérifier que les pièces posées de l'ensemble de capteur d'airbag détectant la position de siège ne sont pas desserrées.

2. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

pour sièges à réglage manuel: Cliquer ici

pour sièges à réglage électrique: Cliquer ici

3. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC

Cliquer ici
