DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose du capteur d'airbag détectant la position de siège, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
pour sièges à réglage manuel: Cliquer ici
.gif)
pour sièges à réglage électrique: Cliquer ici
2. DEPOSER LE CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE

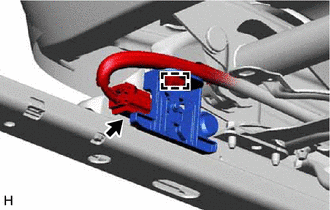

| (a) Libérer l'attache et débrancher le connecteur. |
|
| (b) A l'aide d'une clé à douille "TORX" T30, déposer le boulon "TORX" et le capteur d'airbag détectant la position de siège avec la protection du capteur de position de glissière de siège. |
|

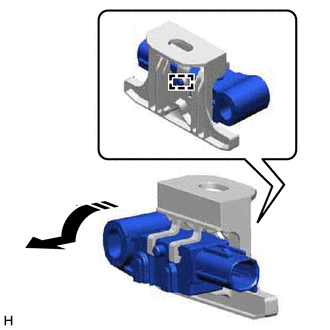

(c) Libérer la goupille pour déposer le capteur d'airbag détectant la position de siège de la protection de capteur de position de glissière de siège comme indiqué sur le schéma.
.png) |
Déposer dans ce sens |
