REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
.png)
(c) En cas d'utilisation d'un nouveau sous-ensemble de câble en spirale:

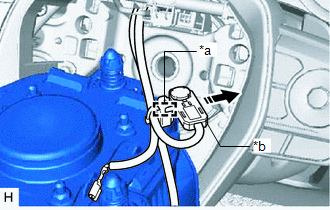

(1) Engager l'attache de faisceau de câbles et débrancher le connecteur d'airbag, comme indiqué sur le schéma.
|
*a | Attache de faisceau de câbles |
|
*b | Connecteur d'airbag |
.png) |
Déposer dans ce sens |
CONSEIL:
Veiller à engager l'attache de faisceau de câbles jusqu'à ce qu'elle se verrouille.

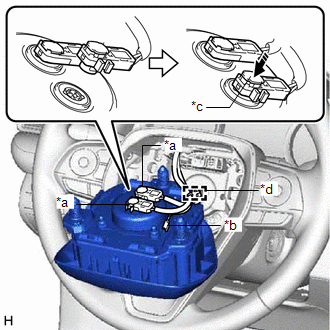

(d) En cas de réutilisation d'un sous-ensemble de câble en spirale ou d'un sous-ensemble de câble en spirale avec capteur:
|
*a | Connecteur d'airbag |
|
*b | Connecteur de l'avertisseur sonore |
|
*c | Bouton de verrouillage de connecteur d'airbag |
|
*d | Attache de faisceau de câbles |
|
|
Pousser dans ce sens |
(1) Placer l'attache du faisceau de câbles.
(e) Brancher les 2 connecteurs d'airbag sur l'ensemble de bouton d'avertisseur sonore.
REMARQUE:
(f) Enfoncer les 2 boutons de verrouillage de connecteur d'airbag pour reposer les 2 connecteurs d'airbag.
(g) Brancher le connecteur d'avertisseur sonore sur l'ensemble de bouton d'avertisseur sonore.

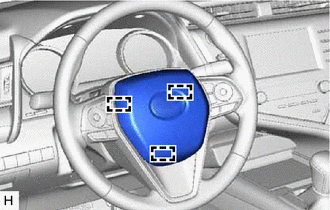

| (h) Appuyer sur l'ensemble de bouton d'avertisseur sonore pour engager minutieusement les 3 goupilles et reposer l'ensemble de bouton d'avertisseur sonore. REMARQUE:
|
|
2. REPOSER LE CACHE INFERIEUR DE VOLANT N° 2

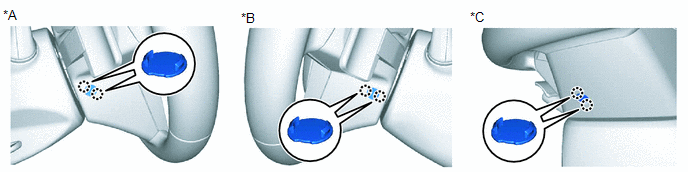

(a) Engager chaque griffe pour reposer les 3 caches inférieurs de volant n° 2.
|
*A | pour côté gauche |
*B | pour côté droit |
|
*C | pour côté inférieur |
- | - |
3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS: Cliquer ici
.gif)
pour 2GR-FKS: Cliquer ici
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
4. VERIFIER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
(a) S'assurer que l'avertisseur sonore fonctionne.
Si l'avertisseur sonore ne fonctionne pas, vérifier le système d'avertisseur sonore.
Cliquer ici
5. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
6. VERIFIER LE TEMOIN SRS
Cliquer ici
