REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. REPOSER L'ENSEMBLE DE GENERATEUR

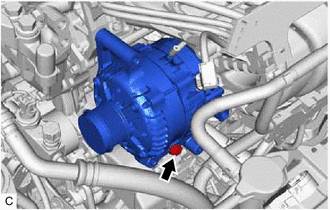

(a) Reposer provisoirement l'ensemble de générateur avec le boulon. |
|
(b) A l'aide d'une clé à douille "TORX" E8, reposer les 2 goujons filetés.
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
(c) Reposer l'ensemble de générateur avec le boulon et les 2 écrous.
Torque:
25 N·m {255 kgf·cm, 18 ft·lbf}
(d) Reposer le support d'attache de faisceau de câbles sur l'ensemble de générateur à l'aide du boulon.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
(e) Brancher le faisceau de câbles sur la borne B avec l'écrou.
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
(f) Fermer le capuchon de borne.
(g) Brancher le connecteur de l'ensemble de générateur.
2. REPOSER LA COURROIE STRIEE
Cliquer ici
3. REPOSER L'ENSEMBLE DE CAPTEUR DE DEPRESSION A INJECTION ELECTRONIQUE DE CARBURANT (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR)
Cliquer ici
4. REPOSER L'ENSEMBLE D'ENTREE D'EPURATEUR D'AIR
Cliquer ici
5. REPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID
Cliquer ici
6. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
Cliquer ici
Positionnement du cric
Lorsque vous utilisez un cric, respectez les instructions du manuel
fourni avec le cric et effectuez l'opération en toute sécurité.
Lorsque vous levez votre véhicule avec le cric, veillez à placer correctement
ce dernier. En le plaçant de manière inadéquate, vous risquez
d'endo ...
