REPOSE
PROCEDURE
1. REPOSER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR
REMARQUE:
| (a) Brancher le connecteur. |
|

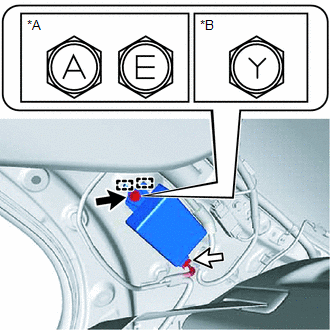

(b) Engager les 2 guides et reposer l'ECU de détection de pression des pneus et le récepteur avec le boulon.
Torque:
pour type A :
8,3 N·m {85 kgf·cm, 73 in·lbf}
pour type B :
10 N·m {102 kgf·cm, 7 ft·lbf}
REMARQUE:
Il y a trois types de boulons, et le couple de serrage varie en fonction du type de boulon utilisé, comme indiqué sur le schéma. Par conséquent, avant de procéder à la pose du boulon, s'assurer du couple de serrage
2. REPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
3. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour siège de type rabattable)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
4. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
Cliquer ici
5. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
6. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
7. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
8. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
9. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
10. ENREGISTRER L'ID D'EMETTEUR
Cliquer ici
11. VERIFIER LE SYSTEME DE DETECTION DE PRESSION DES PNEUS
Cliquer ici
12. EFFECTUER L'INITIALISATION
Cliquer ici
13. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
14. VERIFIER LE TEMOIN SRS
Cliquer ici
