Toyota Camry et,
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) doivent être effectuées une fois que les pièces sont déposées puis reposées ou remplacées lors de la pose/dépose de l'ECU et le récepteur de détection de pression des pneus et de commande de porte ou de l'ECU et du récepteur de détection de pression des pneus comme indiqué ci-dessous.
|
Pièce de remplacement ou procédure |
Procédures nécessaires |
Effets/qui ne fonctionne pas une fois effectué |
Lien |
|---|---|---|---|
|
*1: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici *2: avec système de clé intelligente *3: sans système de clé intelligente | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
système de sonar de détection de distance intelligent*1 | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
|
|
|
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
.gif)
REMARQUE:
Lors du remplacement de l'ECU et du récepteur de détection de pression des pneus et de commande de porte et de l'ECU et du récepteur de détection de pression des pneus et de clé électronique, lire les ID d'émetteur enregistrés dans l'ancienne ECU à l'aide du Techstream et les écrire avec de procéder à la répose.
Cliquer ici
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:

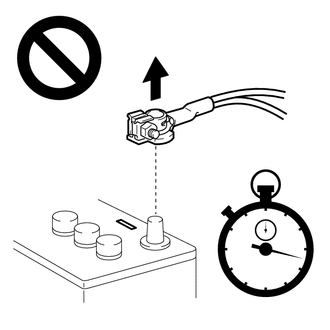

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
ATTENTION:
3. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
4. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour siège de type rabattable)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
9. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici

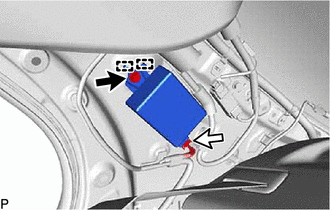

10. DEPOSER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR
REMARQUE:
| (a) Déposer le boulon. |
|
(b) Libérer les 2 guides.
(c) Débrancher le connecteur pour déposer l'ECU de détection de pression des pneus et le récepteur.
