PIECES CONSTITUTIVES

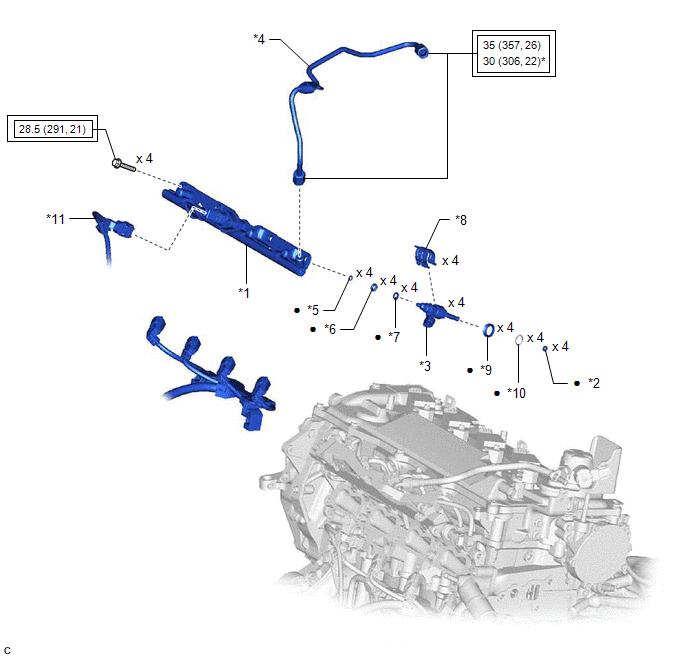

SCHEMA
|
*1 | TUYAU D'ALIMENTATION EN CARBURANT |
*2 | JOINT D'INJECTEUR DE CARBURANT |
|
*3 | ENSEMBLE D'INJECTEUR DE CARBURANT DIRECT |
*4 | SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1 |
|
*5 | BAGUE D'APPUI D'INJECTEUR DE CARBURANT N° 3 |
*6 | JOINT TORIQUE |
|
*7 | BAGUE D'APPUI D'INJECTEUR DE CARBURANT N° 1 |
*8 | ATTACHE DE PORTE-INJECTEUR |
|
*9 | ISOLANT ANTIVIBRATOIRE D'INJECTEUR |
*10 | ANNEAU EN C |
|
*11 | CABLE DE CAPTEUR |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
* | A utiliser avec une clé à écrou de raccord |
|
● | Pièce non réutilisable |
- | - |
