Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

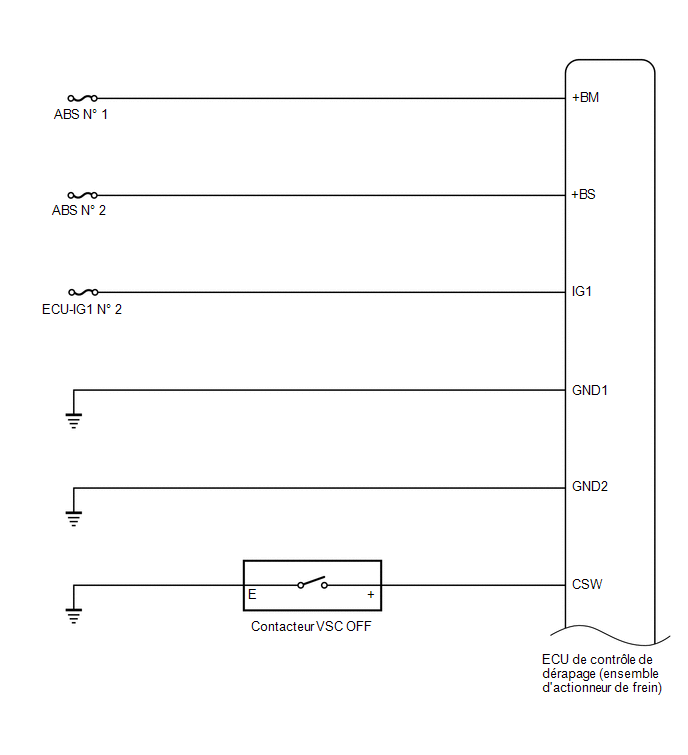

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

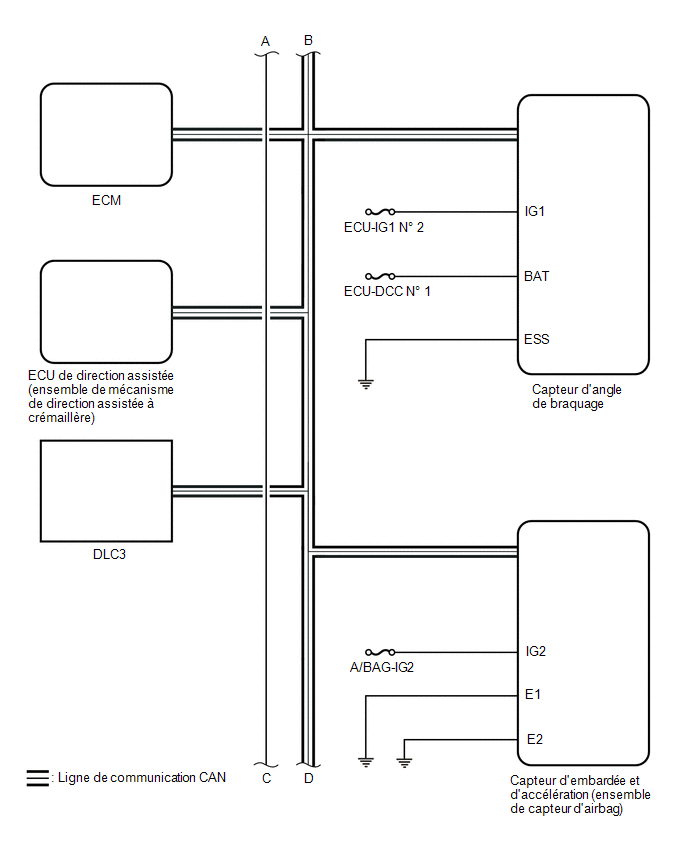

Capteur d'angle de braquage

Signal de demande du capteur d'angle de braquage

Ligne de communication CAN

Capteur d'angle de braquage

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Signal du capteur d'angle de braquage

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Capteur d'embardée et d'accélération (ensemble de capteur d'airbag)

Signal de demande de capteur d'embardée et d'accélération

Ligne de communication CAN

Capteur d'embardée et d'accélération (ensemble de capteur d'airbag)

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Signal d'embardée et d'accélération

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

ECM

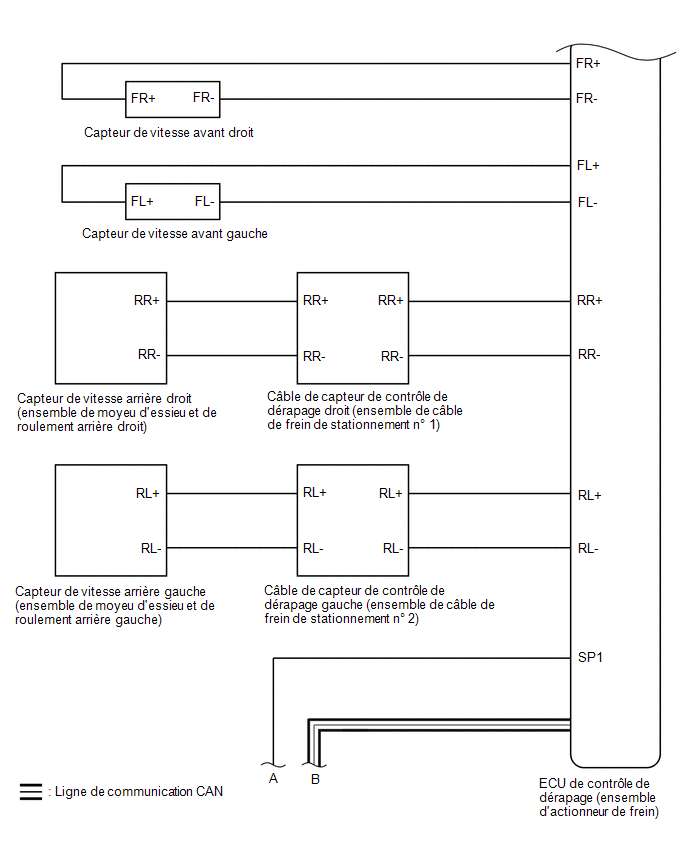

• Signal de vitesse de rotation des roues
• Signal des données VSC

Ligne de communication CAN

ECM

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

• Signal de rapport engagé
• Signal de position du papillon
• Signal de régime moteur

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

ECU de direction assistée (ensemble de mécanisme de direction assistée à crémaillère)

• Signal de vitesse de rotation des roues
• Signal des données VSC

Ligne de communication CAN

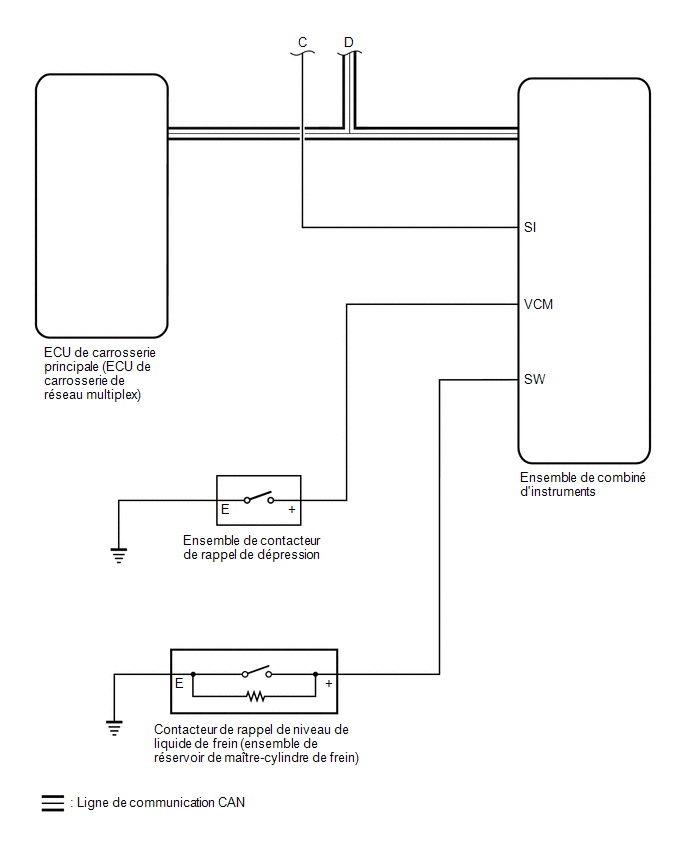

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

• Signal du contacteur de boucle de ceinture de sécurité du conducteur
• Signal du contacteur d'éclairage d'accueil côté conducteur

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Ensemble de combiné d'instruments

• Signal du témoin ABS
• Signal du témoin du système de freinage (témoin rouge)
• Signal du témoin VSC OFF
• Signal de l'écran multifonction (commande de traction désactivée)
• Signal de l'écran multifonction (dysfonctionnement du système de freinage en cas de collision secondaire)
• Signale de l'écran multifonction (dysfonctionnement du système de maintien de freinage)
• Signal du témoin de dérapage
• Signal de vitesse du véhicule

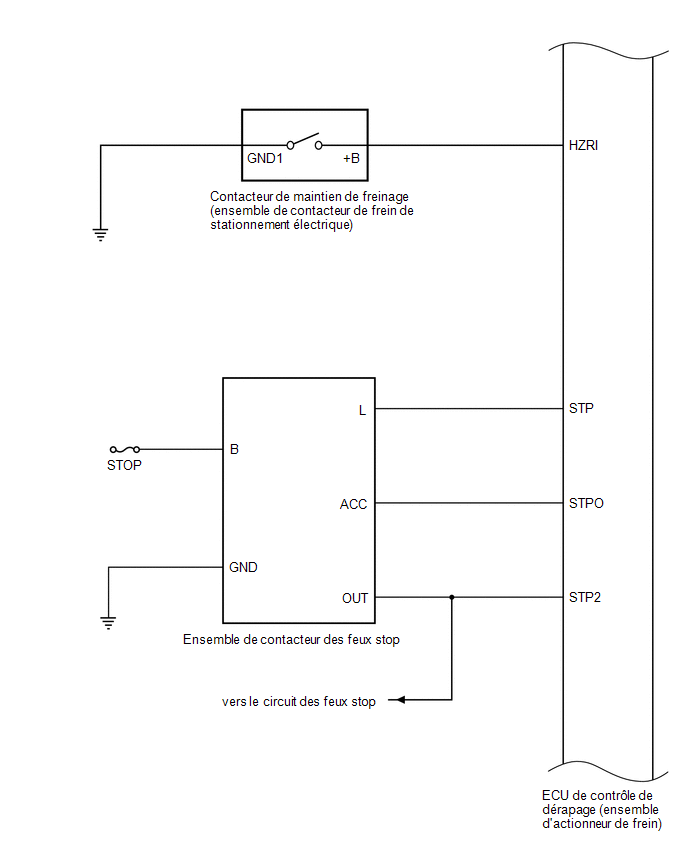

• Signal du témoin de maintien de freinage en veille
• Signal du témoin de maintien de freinage en fonctionnement

Ligne de communication CAN

Ensemble de capteur d'airbag

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Signal de demande de freinage en cas de collision secondaire

Ligne de communication CAN
