Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Toyota Camry Manuel de réparation XV50 (2011–2019) / Freinage / Commande De Freinage / Systemes De Commande Dynamique / Systeme De Commande De Stabilite Du Vehicule (sans Système De Frein De Stationnement électrique) / Schema Du Systeme

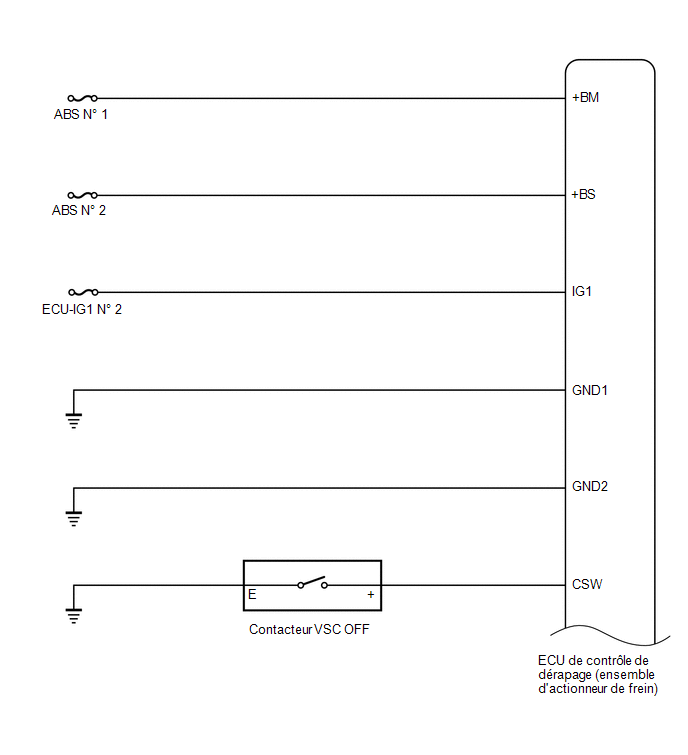

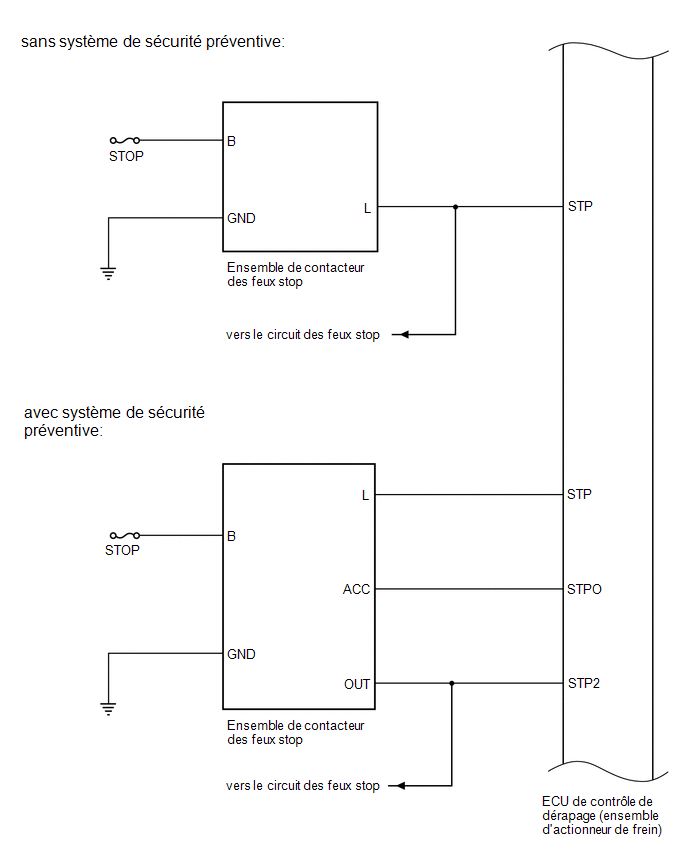

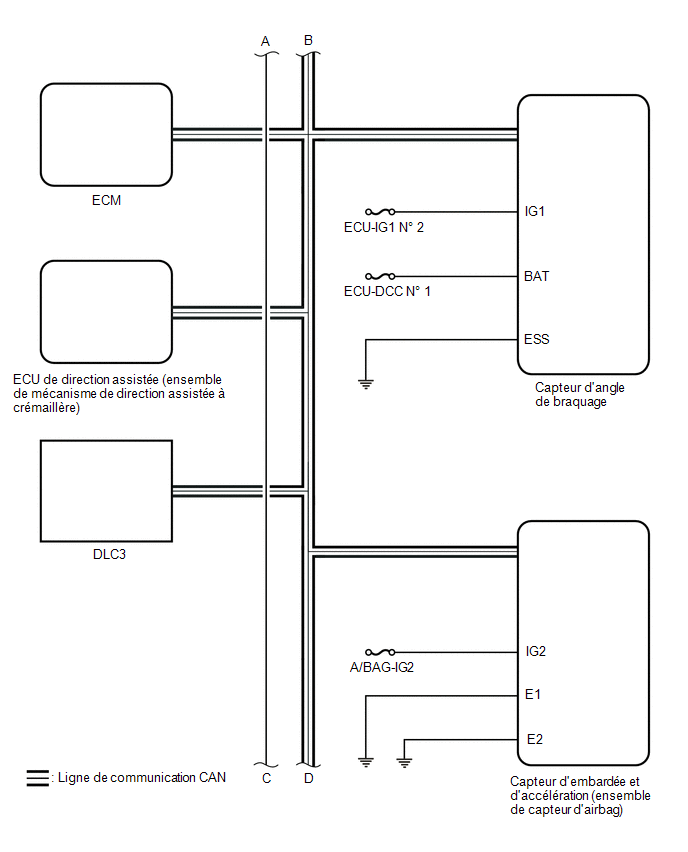

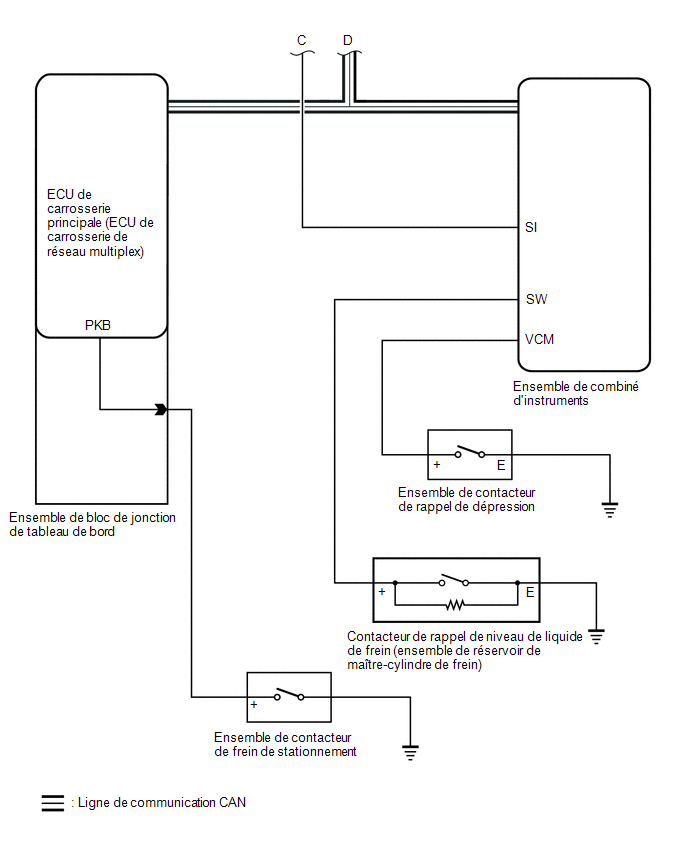

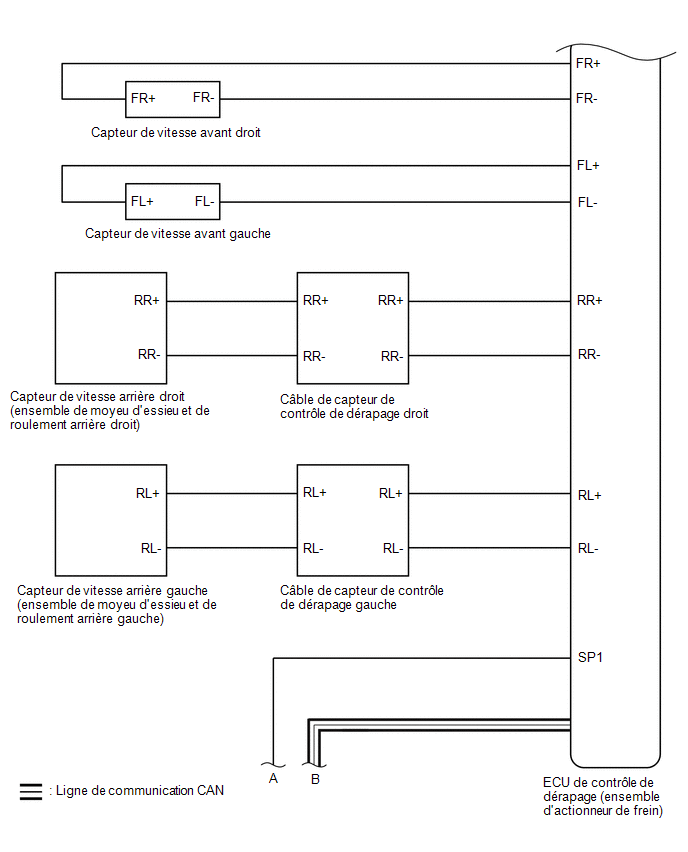

SCHEMA DU SYSTEME

ECU de transmission (émetteur)

ECU de réception

Signal

Méthode de communication

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Capteur d'angle de braquage

Signal de demande du capteur d'angle de braquage

Ligne de communication CAN

Capteur d'angle de braquage

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Signal du capteur d'angle de braquage

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Capteur d'embardée et d'accélération (ensemble de capteur d'airbag)

Signal de demande de capteur d'embardée et d'accélération

Ligne de communication CAN

Capteur d'embardée et d'accélération (ensemble de capteur d'airbag)

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Signal d'embardée et d'accélération

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

ECM
  • Signal de vitesse de rotation des roues
  • Signal des données VSC

Ligne de communication CAN

ECM

ECU de contrôle de dérapage (ensemble d'actionneur de frein)
  • Signal de rapport engagé
  • Signal de position du papillon
  • Signal de régime moteur

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

ECU de direction assistée (ensemble de mécanisme de direction assistée à crémaillère)
  • Signal de vitesse de rotation des roues
  • Signal des données VSC

Ligne de communication CAN

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Signal de l'ensemble de contacteur de frein de stationnement.

Ligne de communication CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Ensemble de combiné d'instruments
  • Signal du témoin ABS
  • Signal du témoin de frein
  • Signal du témoin VSC OFF
  • Signal de l'écran multifonction (commande de traction désactivée)
  • Signal de l'écran multifonction (dysfonctionnement du système de freinage en cas de collision secondaire)
  • Signal du témoin de dérapage
  • Signal de vitesse du véhicule

Ligne de communication CAN

Ensemble de capteur d'airbag

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Signal de demande de freinage en cas de collision secondaire

Ligne de communication CAN
