Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / Regulateur De Vitesse / Systeme De Regulateur De Vitesse Dynamique A Radar / Schema Du Systeme

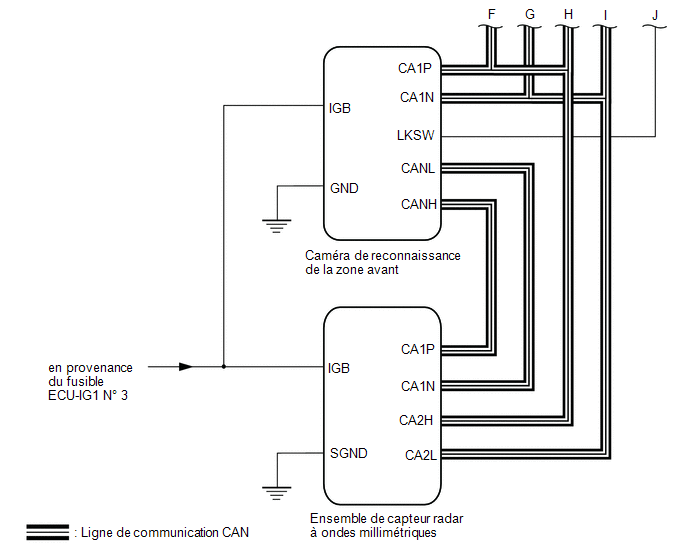

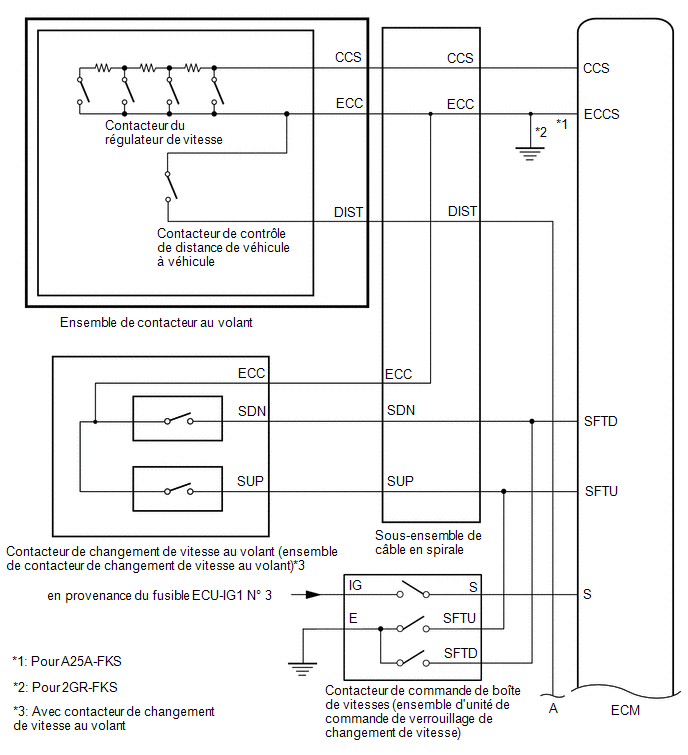

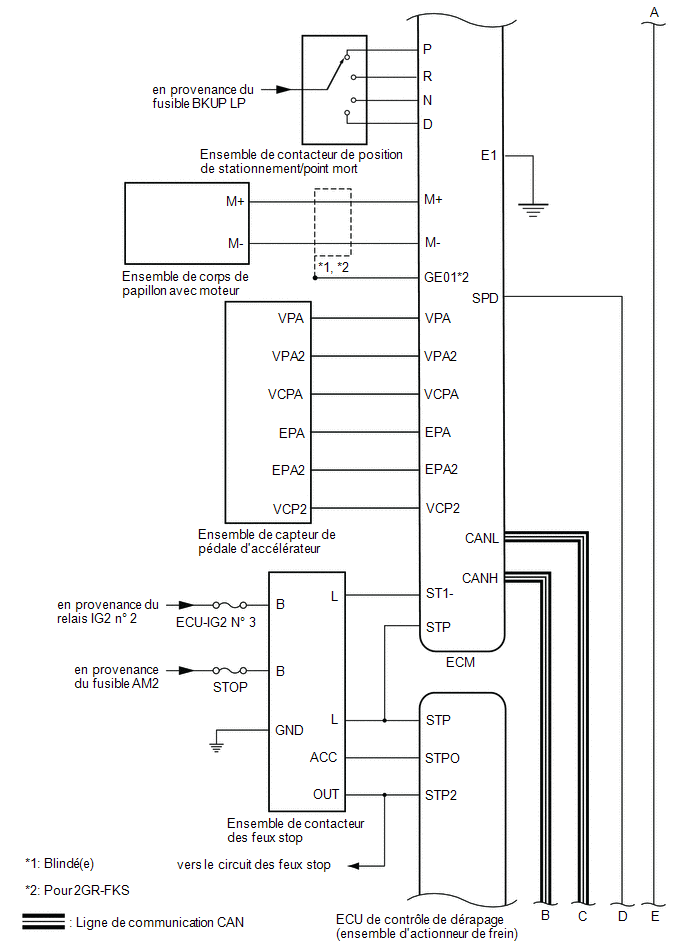

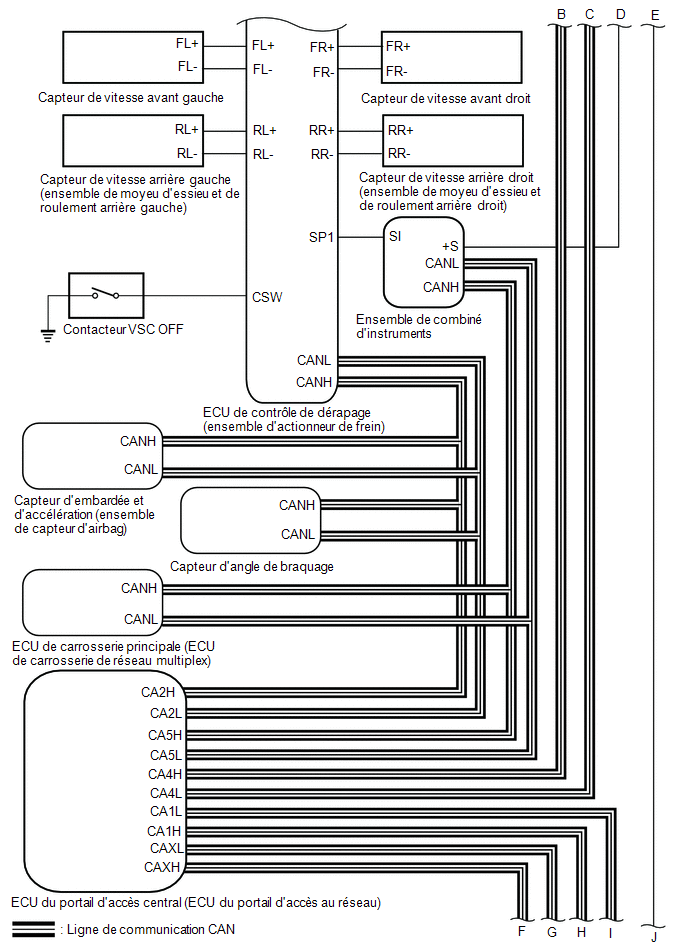

SCHEMA DU SYSTEME

Tableau de communication

Emetteur

Récepteur

Signal

Ligne

ECM

Ensemble de capteur radar à ondes millimétriques
  • Signal de fonctionnement du régulateur de vitesse
  • Signal de position de ralenti de la pédale d'accélérateur
  • Signal de fonctionnement d'autorisation d'accélération
  • Signal du statut de vitesse du régulateur de vitesse
  • Signal d'avertissement d'approche
  • Signal de freinage
  • Signal d'activation de contacteur principal du régulateur de vitesse
  • Signal de mode de régulateur de vitesse
  • Signal de réglage de distance de véhicule à véhicule
  • Signal de vitesse de croisière définie du véhicule
  • Signal de rapport engagé (D ou R)

CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)
  • Signal de fonctionnement du régulateur de vitesse
  • Signal de position de ralenti de la pédale d'accélérateur
  • Signal de demande de fonctionnement du régulateur de vitesse
  • Signal de demande de freinage
  • Signal d'accélération cible en provenance du système de régulateur de vitesse

CAN

Ensemble de combiné d'instruments
  • Signal de demande de signal sonore de désactivation à faible vitesse
  • Signal sonore de perte de véhicule se situant devant dans la zone de basse vitesse
  • Signal de l'unité de commande de vitesse du véhicule
  • Signal d'ID d'affichage du régulateur de vitesse
  • Signal de vitesse du véhicule du régulateur de vitesse

CAN

Caméra de reconnaissance de la zone avant

Signal de fonctionnement du régulateur de vitesse

CAN

Ensemble de capteur radar à ondes millimétriques

ECM
  • Signal d'accélération cible du régulateur de vitesse
  • Signal de mode de régulateur de vitesse
  • Signal de détection du véhicule cible
  • Signal de position du contacteur de contrôle de distance de véhicule à véhicule
  • Signal de détection de saleté collée sur le capteur radar à ondes millimétriques
  • Signal de dysfonctionnement du capteur radar à ondes millimétriques
  • Signal d'avertissement d'approche
  • Signal de détection de mauvaises conditions
  • Signal de données brutes d'accélération cible de régulateur de vitesse
  • Demande de force de signal de l'ensemble de capteur radar à ondes millimétriques
  • Etat de la commande du signal de l'ensemble de capteur radar à ondes millimétriques
  • Signal de destination

CAN

Ensemble de combiné d'instruments

Signal de déviation de l'axe du faisceau du capteur radar à ondes millimétriques

CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Ensemble de capteur radar à ondes millimétriques
  • Signal de vitesse de rotation des roues
  • Signal de commande TRAC en cours d'exécution
  • Signal de commande VSC en cours d'exécution
  • Signal de position du contacteur des feux stop
  • Signal de dysfonctionnement du relais de commande de contacteur des feux stop
  • Signal d'exécution de commande de freinage
  • Signal de point zéro du capteur d'embardée
  • Signal de dysfonctionnement du point zéro du capteur d'embardée

CAN

ECM
  • Signal de vitesse de rotation des roues
  • Signal de commande TRAC en cours d'exécution
  • Signal de commande VSC en cours d'exécution
  • Signal de demande de désactivation du régulateur de vitesse
  • Signal de dysfonctionnement du relais de commande de contacteur des feux stop
  • Signal d'inhibition provisoire de commande de freinage
  • Signal d'exécution de commande de freinage
  • Signal d'estimation de route courbe
  • Signal d'accélération estimée
  • Signal de point zéro du capteur d'embardée
  • Signal de dysfonctionnement du point zéro du capteur d'embardée

CAN

Capteur d'angle de braquage

Ensemble de capteur radar à ondes millimétriques
  • Signal de dysfonctionnement du capteur d'angle de braquage
  • Signal d'angle de braquage
  • Signal de point zéro du capteur d'angle de braquage

CAN

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Ensemble de capteur radar à ondes millimétriques

Signal de symbole de destination

CAN

Capteur d'embardée et d'accélération (ensemble de capteur d'airbag)

Ensemble de capteur radar à ondes millimétriques
  • Signal du capteur d'embardée
  • Signal de dysfonctionnement du capteur d'embardée
  • Signal de tension du capteur d'embardée

CAN
