Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

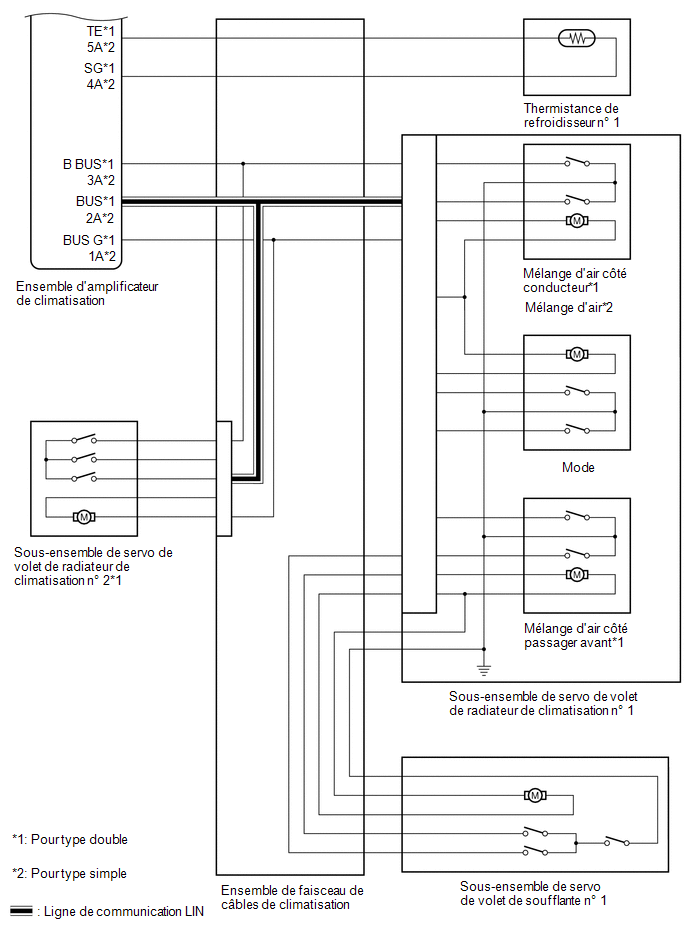

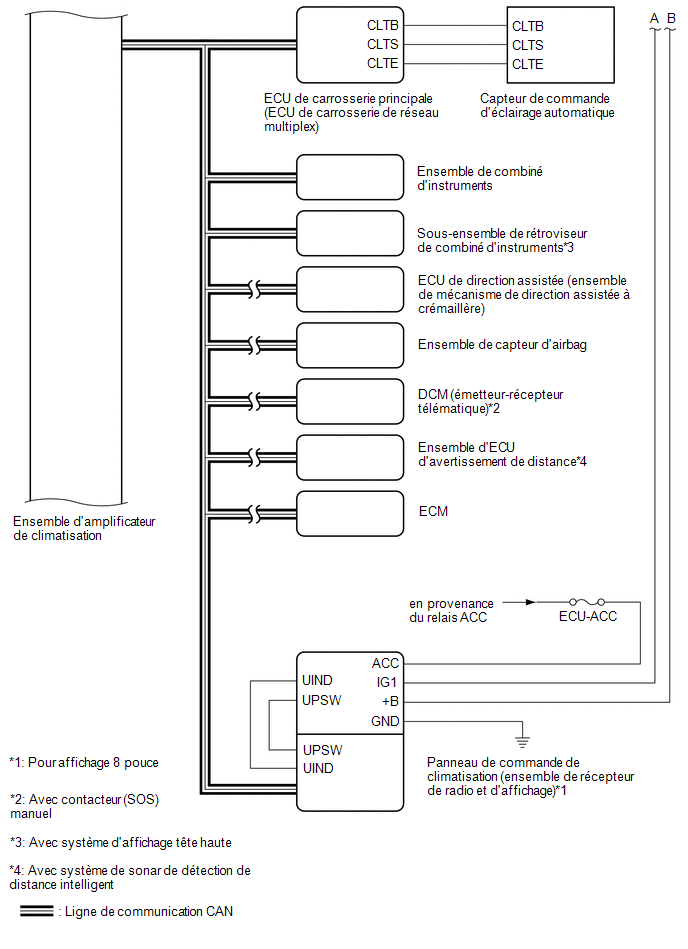

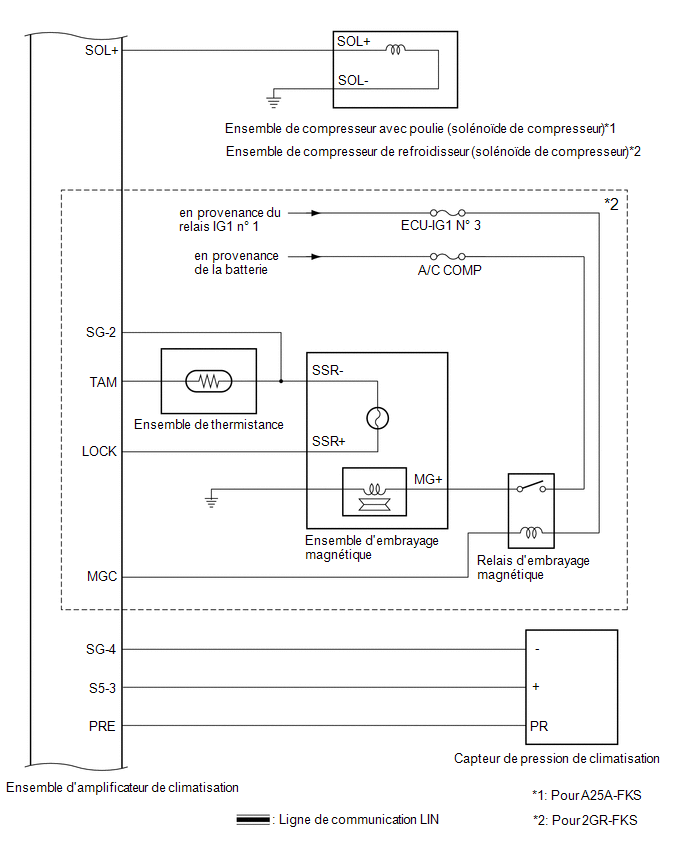

SCHEMA DU SYSTEME

Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *A pour A25A-FKS *B pour 2GR-FKS *1 CAPTEUR DE PRESSION DE CLIMATISATION *2 ENSEMBLE DE THERMISTANCE *3 ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR *4 ECU D ...

Description Du Systeme
DESCRIPTION DU SYSTEME FONCTION DU SYSTEME DE COMMUNICATION (a) L'ensemble d'amplificateur de climatisation communique avec chaque ECU via le système de communication CAN et la communication LIN. En outre, l'ensemble d'amplificate ...
