DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de dispositif de réglage de soutien lombaire gauche sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
|
ATTENTION:
Cliquer ici
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici
2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
3. DEPOSER LA PROTECTION AVANT D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
4. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
5. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
6. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
7. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
Cliquer ici
8. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
Cliquer ici
9. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE

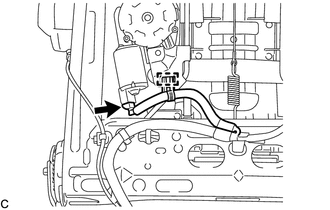

| (a) Débrancher le connecteur d'ensemble du dispositif de réglage de soutien lombaire gauche. |
|
(b) Libérer l'attache.
| (c) Libérer les 2 griffes pour déposer les 2 protections de bord de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant gauche. |
|

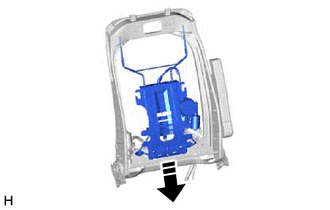

(d) Déposer l'ensemble de dispositif de réglage de soutien lombaire gauche du sous-ensemble d'armature de dossier de siège avant gauche comme indiqué sur le schéma.
|
Déposer dans ce sens |
10. DEPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT
Cliquer ici
