VERIFICATION
PROCEDURE

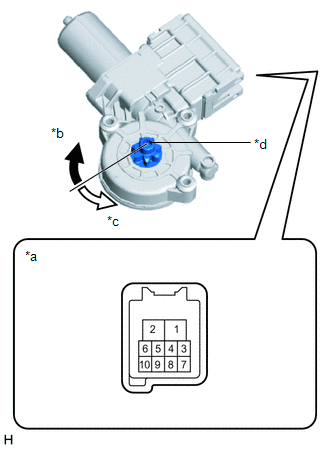

1. VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière gauche)
| (a) Brancher un câble positif (+) de la batterie sur la borne 2 du connecteur. REMARQUE: Pour éviter d'endommager le capteur d'impulsion dans le moteur électrique, ne pas brancher un câble de batterie positif (+) sur les bornes autres que la borne 2. |
|
(b) Brancher un câble négatif (-) de la batterie sur les bornes de connecteur 1 et 7 ou 10.
(c) Vérifier si le pignon du moteur tourne librement comme indiqué ci-dessous:
OK:
|
Condition de mesure | Condition spécifiée |
|---|---|
| Le pignon du moteur tourne dans le sens des aiguilles d'une montre |
| Le pignon du moteur tourne dans le sens inverse des aiguilles d'une montre |
ATTENTION:
Initialiser le système de commande de vitre électrique après avoir reposé le moteur de lève-vitre électrique et l'ensemble de lève-vitre.

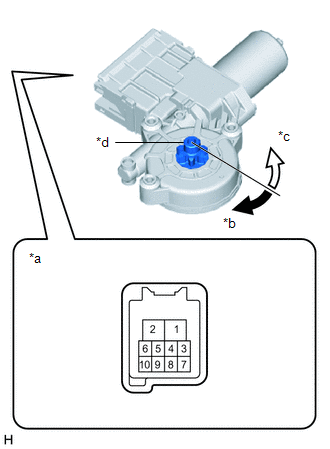

2. VERIFIER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE DROITE)
| (a) Brancher un câble positif (+) de la batterie sur la borne 2 du connecteur. REMARQUE: Pour éviter d'endommager le capteur d'impulsion dans le moteur électrique, ne pas brancher un câble de batterie positif (+) sur les bornes autres que la borne 2. |
|
(b) Brancher un câble négatif (-) de la batterie sur les bornes de connecteur 1 et 7 ou 10.
(c) Vérifier si le pignon du moteur tourne librement comme indiqué ci-dessous:
OK:
|
Condition de mesure | Condition spécifiée |
|---|---|
| Le pignon du moteur tourne dans le sens inverse des aiguilles d'une montre |
| Le pignon du moteur tourne dans le sens des aiguilles d'une montre |
ATTENTION:
Initialiser le système de commande de vitre électrique après avoir reposé le moteur de lève-vitre électrique et l'ensemble de lève-vitre.
