PIECES CONSTITUTIVES

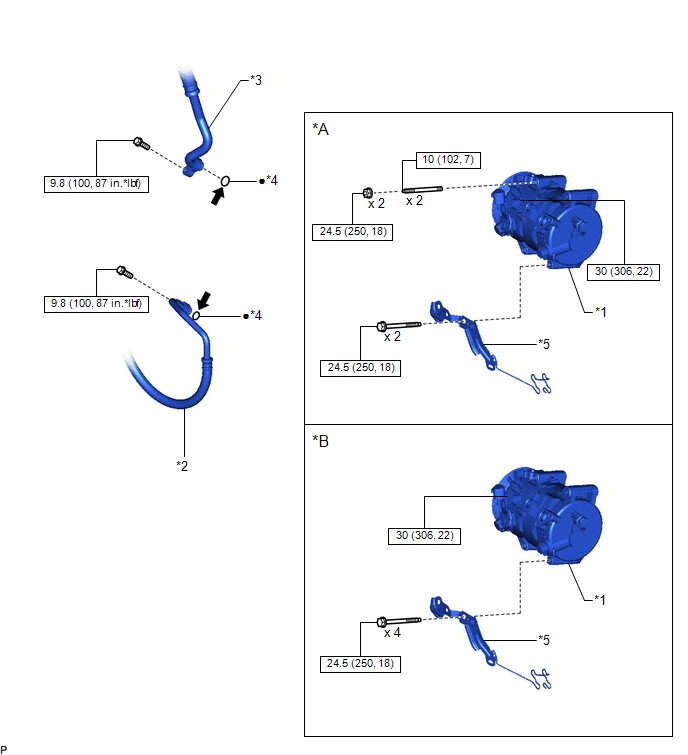

SCHEMA
|
*A | pour type A |
*B | pour type B |
|
*1 | ENSEMBLE DE COMPRESSEUR AVEC EMBRAYAGE MAGNETIQUE |
*2 | SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
|
*3 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION | *4 |
JOINT TORIQUE |
|
*5 | SUPPORT |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
pour HFC-134a (R134a): Huile pour compresseur ND-OIL 8 ou produit équivalent pour HFO-1234yf (R1234yf): Huile pour compresseur ND-OIL 12 ou produit équivalent |
- | - |

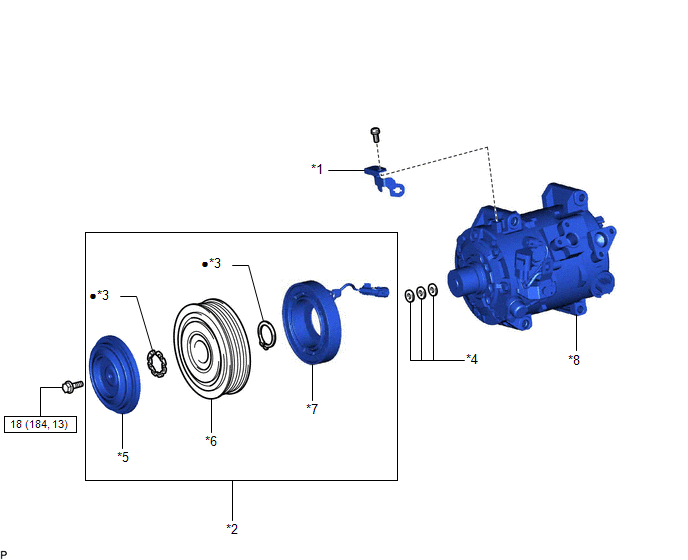

SCHEMA
|
*1 | SUPPORT DE COMPRESSEUR DE REFROIDISSEUR | *2 |
ENSEMBLE D'EMBRAYAGE MAGNETIQUE |
|
*3 | ANNEAU ELASTIQUE |
*4 | RONDELLE D'EMBRAYAGE MAGNETIQUE |
|
*5 | MOYEU D'EMBRAYAGE MAGNETIQUE | *6 |
ROTOR D'EMBRAYAGE MAGNETIQUE |
|
*7 | STATOR D'EMBRAYAGE MAGNETIQUE | *8 |
ENSEMBLE DE COMPRESSEUR DE REFROIDISSEUR |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
