DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de compresseur avec embrayage magnétique sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées | Lien |
|---|---|---|---|
|
Ensemble de pare-chocs avant (avec système de moniteur de moniteur de rétroviseur panoramique) | Réglage de la vue avant de la caméra de télévision |
Système de moniteur de rétroviseur panoramique |
|
|
Ensemble de pare-chocs arrière (avec système d'aide au stationnement intuitif) |
|
|
|
PROCEDURE
1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT
pour HFC-134a (R134a):
Cliquer ici
.gif)
pour HFO-1234yf (R1234yf):
Cliquer ici
2. DEPOSER LA COURROIE STRIEE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE RADIATEUR
Cliquer ici
4. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

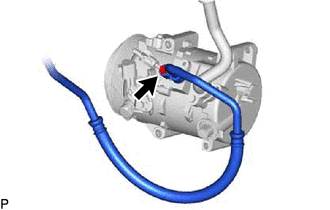

| (a) Déposer le boulon et débrancher la durite de décharge de réfrigérant de refroidisseur n° 1 de l'ensemble de compresseur avec poulie. |
|
(b) Déposer le joint torique du sous-ensemble de durite de décharge de réfrigérant de refroidisseur n° 1.
REMARQUE:
A l'aide de ruban adhésif en vinyle, fermer soigneusement l'ouverture des pièces débranchées afin d'éviter toute pénétration d'humidité ou de corps étrangers dans le circuit.
5. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION

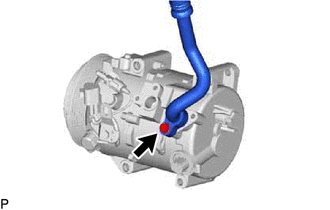

| (a) Déposer le boulon puis débrancher le sous-ensemble de durite d'aspiration de l'ensemble de compresseur avec embrayage magnétique. |
|
(b) Déposer le joint torique du sous-ensemble de durite d'aspiration.
REMARQUE:
A l'aide de ruban adhésif en vinyle, fermer soigneusement l'ouverture des pièces débranchées afin d'éviter toute pénétration d'humidité ou de corps étrangers dans le circuit.
6. DEPOSER L'ENSEMBLE DE COMPRESSEUR AVEC EMBRAYAGE MAGNETIQUE
|

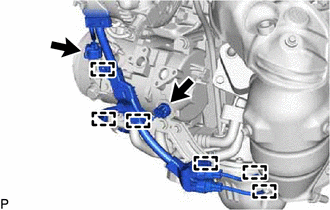

(a) Débrancher chaque connecteur. |
|
(b) Libérer chaque attache.
(c) pour type A:

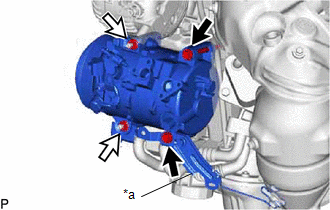

(1) Déposer les 2 boulons et les 2 écrous, et détacher le support.
|
*a | Support |
.png) |
Boulon |
.png) |
Ecrou |

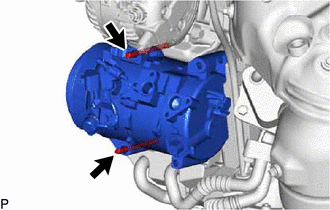

| (2) A l'aide d'une clé à douille "TORX" E8, déposer les 2 goujons filetés. |
|
(d) pour type B:

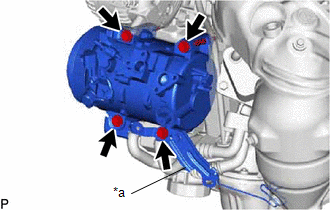

| (1) Déposer les 4 boulons et détacher le support. |
|
(e) Déposer l'ensemble de compresseur avec embrayage magnétique.
