Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Freinage / Frein De Stationnement / Actionneur De Frein De Stationnement Electrique / Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT

(a) Vérification du fonctionnement de l'ensemble d'actionneur de frein de stationnement

(1) Appliquer la tension aux bornes de l'ensemble d'actionneur de frein de stationnement et s'assurer qu'il fonctionne conformément aux spécifications.

Standard:

LH

Branchement du tester

Fonctionnement de l'ensemble d'actionneur de frein de stationnement

Borne positive (+) de batterie - v1-2 (MRL+)

Borne négative (-) de batterie - v1-1 (MRL-)

Verrouiller

Borne positive (+) de batterie - v1-1 (MRL-)

Borne négative (-) de batterie - v1-2 (MRL+)

Relâcher
RH

Branchement du tester

Fonctionnement de l'ensemble d'actionneur de frein de stationnement

Borne positive (+) de batterie - u1-2 (MRR+)

Borne négative (-) de batterie - u1-1 (MRR-)

Verrouiller

Borne positive (+) de batterie - u1-1 (MRR-)

Borne négative (-) de batterie - u1-2 (MRR+)

Relâcher

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'actionneur de frein de stationnement.

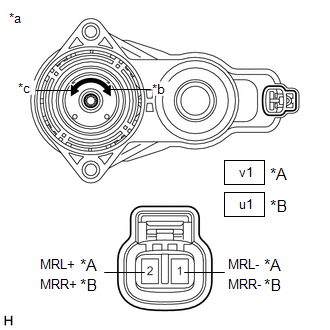

*A

LH

*B

RH

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'actionneur de frein de stationnement)

*b

Verrouiller

*c

Relâcher
