VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE AVEC CEINTURE CENTRALE
|

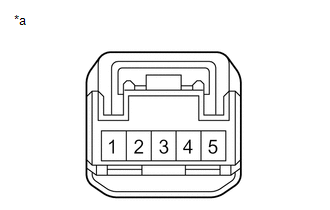

*a | Pièce constitutive sans faisceau de câbles branché (Ensemble de sangle intérieure de ceinture de sécurité arrière droite avec ceinture centrale) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
|
5 - 4 | Ceinture de sécurité arrière droite non bouclée |
En dessous de 1 Ω |
|
Ceinture de sécurité arrière droite bouclée |
10 kΩ minimum |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de sangle intérieure de ceinture de sécurité arrière droite avec ceinture centrale.
Depose
ReposeRepose
REPOSE PROCEDURE 1. REPOSER L'ISOLANT THERMIQUE DE MECANISME DE DIRECTION (pour 2GR-FKS)
(a) Reposer l'isolant thermique de mécanisme de direction sur l'ensemble de mécanisme de direction assistée à crémaillère avec les 2 boulons dans l'ordre indiqué sur le schéma.
Torque: 8,0 NÂ ...
Court-circuit à la batterie dans le circuit d'électrovanne "C" de commande de pression (P079512)
DESCRIPTION Les changements de rapport sont effectués par l'ECM en mettant les électrovannes de changement de vitesse (SL1, SL2, SL3, SL4, SL5 et S6) en position ON et OFF.
Si une coupure ou un court-circuit se produit dans l'un des circuits d'électrovanne, l'ECM commande les électrovannes re ...
Circuit du contacteur d'éclairage de seuil de compartiment moteur
DESCRIPTION Le contacteur d'éclairage de seuil de
compartiment moteur est intégré à l'ensemble de verrouillage de capot. Ce
contacteur s'active lorsque le capot est fermé et se désactive lorsque le capot
est ouvert. SCHEMA DE CABLAGE
MESURE DE
PRECAUTION / REMARQUE / CONSEIL ...
