Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS

Cliquer ici

2. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)

Cliquer ici

3. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)

Cliquer ici

4. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)

Cliquer ici

5. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)

Cliquer ici

6. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour sièges de type rabattable)

Cliquer ici

7. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour sièges de type rabattable)

Cliquer ici

8. DEPOSER LE REMBOURRAGE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES (pour sièges de type rabattable)

Cliquer ici

9. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE AVEC CEINTURE CENTRALE

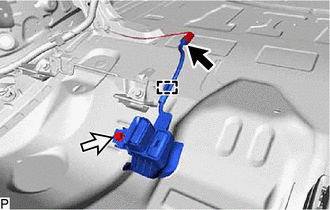

(a) Débrancher le connecteur.

(b) Libérer l'attache.

(c) Retirer le boulon et l'ensemble de sangle intérieure de ceinture de sécurité arrière droit avec ceinture centrale.

CONSEIL:

Le boulon ne peut pas être déposé à partir de l'ensemble de sangle intérieure de ceinture de sécurité centrale arrière droit.
