VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE THERMISTANCE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 - 2	10°C (50°F)	3,00 à 3,73 kΩ
	15°C (59°F)	2,45 à 2,88 kΩ
	20°C (68°F)	1,95 à 2,30 kΩ
	25°C (77°F)	1,60 à 1,80 kΩ
	30°C (86°F)	1,28 à 1,47 kΩ
	35°C (95°F)	1,00 à 1,22 kΩ
	40°C (104°F)	0,80 à 1,00 kΩ
	45°C (113°F)	0,65 à 0,85 kΩ
	50°C (122°F)	0,50 à 0,70 kΩ
	55°C (131°F)	0,44 à 0,60 kΩ
	60°C (140°F)	0,36 à 0,50 kΩ

REMARQUE:

Tenir le capteur uniquement par son connecteur. Le fait de toucher la zone de détection peut modifier la valeur ohmique.
Lors des mesures, le capteur de température doit afficher la température ambiante.

CONSEIL:

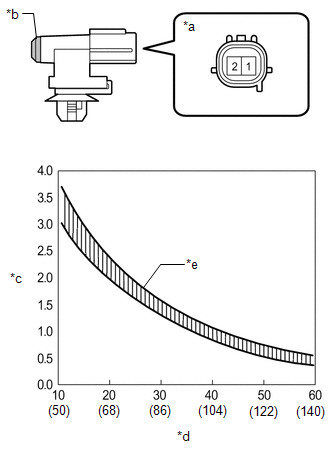

La résistance diminue à mesure que la température augmente (cf. graphique).

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de thermistance.

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble de thermistance)
*b	Partie sensible
*c	Résistance (kΩ)
*d	Température (°C (°F))
*e	Plage admise
