Toyota Camry et,
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ECM, sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées | Lien |
|---|---|---|---|
|
Ensemble de pare-chocs avant (avec système de moniteur de moniteur de rétroviseur panoramique) | Réglage de la vue avant de la caméra de télévision |
Système de moniteur de rétroviseur panoramique |
|
|
Ensemble de pare-chocs arrière (avec système d'aide au stationnement intuitif) |
|
|
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici .gif)
2. DEPOSER LA PLAQUE DE GUIDAGE D'AIR LATERALE DE RADIATEUR AVANT DROITE

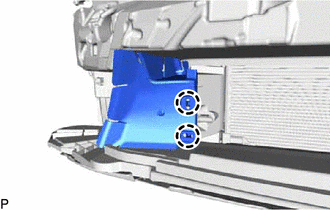

| (a) Libérer les 2 griffes pour déposer la plaque de guidage d'air latérale de radiateur avant droit. |
|
3. DEPOSER L'ENSEMBLE DE THERMISTANCE

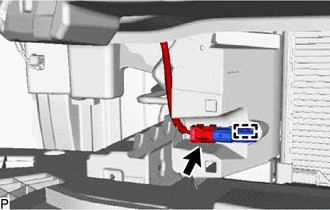

| (a) Libérer l'attache. |
|
(b) Débrancher le connecteur pour déposer l'ensemble de thermistance.
Pieces Constitutives
VerificationCourt-circuit à la batterie dans le circuit "A" de capteur de débit d'air massique ou volumique (P010012,P010014)
DESCRIPTION Le sous-ensemble de débitmètre d'air massique est un capteur qui mesure la quantité d'air d'admission à l'aide des pièces constitutives intégrées suivantes:
Conduite de dérivation (permet à une partie de l'air d'admission de passer par un capteur à puce de silicium)
...
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
ATTENTION:
Ne pas mettre les mains dans l'eau qui a été chauffée pour procéder à la vérification.
Le fait de toucher l'eau chauffée peut provoques de graves brulures.
...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
*2 ENSEMBLE DE COMBINE D'INSTRUMENTS
*3 DLC3
*4 ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) (avec système de clé intelligente) ...
