Toyota Camry Manuel de réparation XV50 (2011–2019): Rechauffeur De Camera

Pieces Constitutives

PIECES CONSTITUTIVES

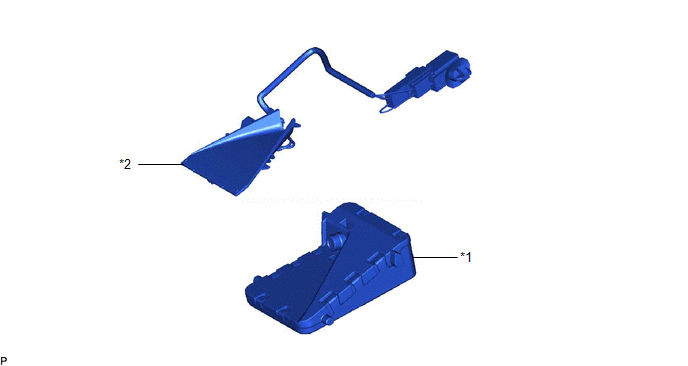

SCHEMA

*1

CAMERA DE RECONNAISSANCE DE MARCHE AVANT

*2

RECONNAISSANCE DE ZONE AVANT DE CAPOT

Depose

DEPOSE

PROCEDURE

1. DEPOSER LA CAMERA DE RECONNAISSANCE DE LA ZONE AVANT

Cliquer ici

2. DEPOSER LE CAPOT DE RECONNAISSANCE DE MARCHE AVANT

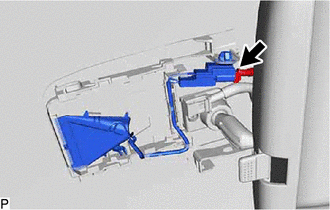

(a) Débrancher le connecteur.

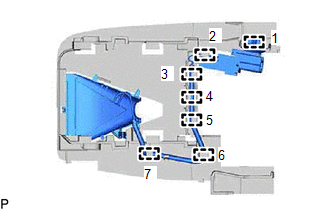

(b) Libérer les 7 attaches.

CONSEIL:

Libérer les attaches dans l'ordre indiqué sur le schéma.

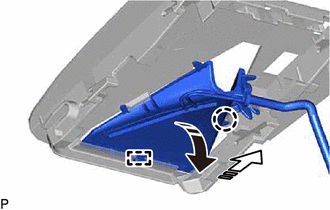

(c) Tirer la reconnaissance de zone avant de capot dans le sens indiqué par la flèche (1) sur le schéma pour libérer la griffe.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

(d) Tirer la reconnaissance de zone avant de capot dans le sens indiqué par la flèche (2) sur le schéma pour libérer le guide et déposer la reconnaissance de zone avant de capot.

Repose

REPOSE

PROCEDURE

1. REPOSER LE CAPOT DE RECONNAISSANCE DE MARCHE AVANT

REMARQUE:

(a) Engager le guide et la griffe comme indiqué par les flèches, dans l'ordre indiqué sur le schéma.

Zone de chauffage

Reposer dans ce sens (1)

Reposer dans ce sens (2)

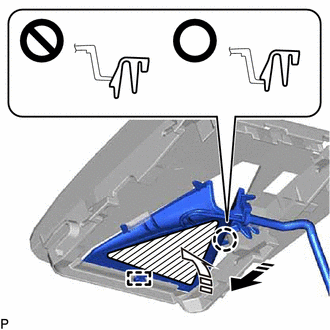

REMARQUE:

S'assurer que la griffe est engagée comme indiqué sur le schéma. Le non-respect de cette consigne peut entraîner un dysfonctionnement dans les systèmes utilisant la caméra de reconnaissance de marche avant.

(b) Engager les 7 attaches pour reposer la reconnaissance de zone avant de capot.

REMARQUE:

Comme le cache de reconnaissance de marche avant n° 1 ne peut pas être correctement posé si les attaches ne sont pas engagées correctement, veiller à engager correctement chaque attache.

CONSEIL:

Engager les attaches dans l'ordre indiqué sur le schéma.

(c) Brancher le connecteur.

2. REPOSER LA CAMERA DE RECONNAISSANCE DE LA ZONE AVANT

Cliquer ici
