REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Si l'ensemble de capteur radar à ondes millimétriques a subi un choc ou une chute, remplacer l'ensemble de capteur radar à ondes millimétriques par un élément neuf.
PROCEDURE
1. REPOSER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES
(a) Engager les 2 guides.
.png) | Boulon |
.png) |
Vis |
(b) Serrer les 2 boulons et les 2 vis sur l'ensemble de capteur radar à ondes millimétriques.
Torque:
Boulon :
2,5 N·m {25 kgf·cm, 22 in·lbf}
CONSEIL:

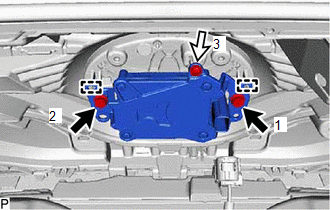

Serrer les boulons dans l'ordre indiqué sur le schéma.
(c) Brancher le connecteur.
2. REPOSER LE JOINT DE CONDUITE D'ADMISSION D'AIR FROID
Cliquer ici
.gif)
3. REGLER LE CAPTEUR RADAR A ONDES MILLIMETRIQUES
(a) Lorsque l'ensemble de capteur radar à ondes millimétriques est remplacé par un élément neuf, il faut régler l'axe du faisceau du capteur radar.
Cliquer ici
Reglage
