Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
• Après avoir remplacé les plaquettes de frein à disque arrière, toujours effectuer un essai sur route pour vérifier l'efficacité des freins et la présence de vibrations.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LA ROUE ARRIERE

Cliquer ici

2. VIDANGER LE LIQUIDE DE FREIN

REMARQUE:

Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.

3. DEBRANCHER LE FLEXIBLE ARRIERE

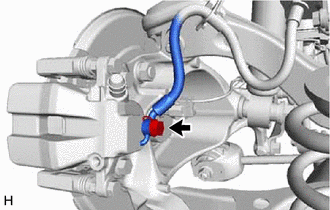

(a) Déposer le boulon-raccord et le joint d'étanchéité puis débrancher le flexible arrière de l'ensemble de cylindre de frein à disque arrière.

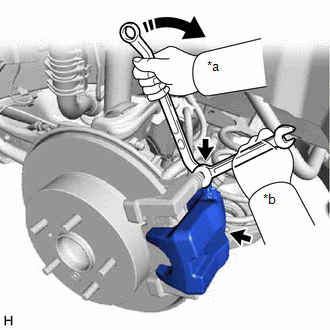

4. DEPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE

(a) Maintenir les 2 broches coulissantes de cylindre de frein à disque arrière et déposer les 2 boulons et l'ensemble de cylindre de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

*a Tourner *b Maintenir

5. DEPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE

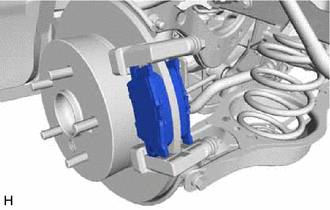

(a) Déposer les 2 plaquettes de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

6. DEPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE

Cliquer ici

7. DEPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE ARRIERE

REMARQUE:

• Si la plaque de support de plaquette de frein à disque arrière est correctement reposée, ne pas déposer la plaque de support de plaquette de frein à disque arrière de la fixation de cylindre de frein à disque arrière, dans la mesure où elle peut être réutilisée.
• Etant donné que la plaque de support de plaquette de frein à disque arrière est une pièce non réutilisable, si elle est déposée de la fixation de cylindre de frein à disque arrière, elle doit être remplacée par un élément neuf.
• Si la plaque de support de plaquette de frein à disque arrière est desserrée ou déformée après avoir été installée sur la fixation de cylindre de frein à disque arrière, la remplacer par un élément neuf.

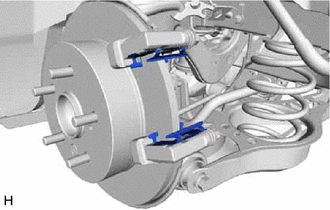

(a) Déposer les 2 plaques de support de plaquette de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

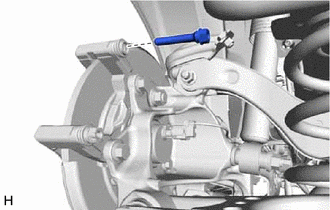

8. DEPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE (pour le côté supérieur)

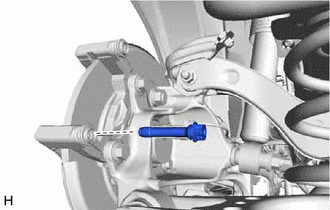

(a) Déposer la broche coulissante de cylindre de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

9. DEPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE (pour côté inférieur)

(a) Déposer la broche coulissante de cylindre de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

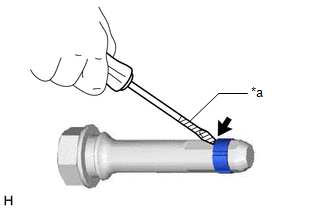

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif protecteur, déposer la douille coulissante de cylindre de frein à disque arrière de la broche coulissante de cylindre de frein à disque arrière. REMARQUE: Ne pas endommager la broche coulissante de cylindre de frein à disque arrière.

*a Ruban adhésif de protection

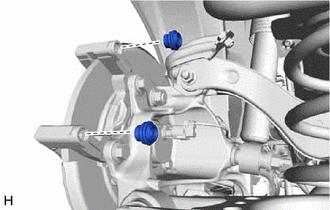

10. DEPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE ARRIERE

(a) Déposer les 2 soufflets pare-poussière de douille de frein à disque arrière de la fixation de cylindre de frein à disque arrière.

11. DEPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE ARRIERE

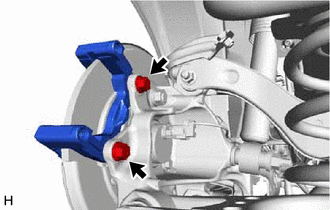

(a) Déposer les 2 boulons et la fixation de cylindre de frein à disque arrière du sous-ensemble de porte-essieu arrière.

12. DEPOSER LE BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT

(a) Déposer le bouchon d'orifice de réglage de mâchoire de frein de stationnement de disque arrière.

13. DEPOSER LE DISQUE ARRIERE

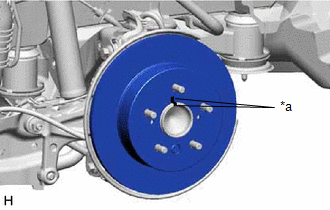

(a) Tracer des repères d'alignement sur le disque arrière et sur l'ensemble de moyeu d'essieu et de roulement arrière.

*a Repère d'alignement

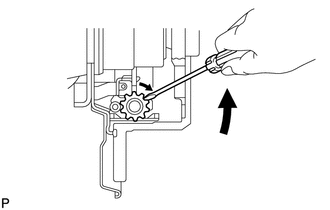

(b) Desserrer le frein de stationnement puis déposer le disque arrière. CONSEIL: Si le disque ne peut être déposé facilement, utiliser un tournevis pour tourner le dispositif de réglage de mâchoire comme indiqué sur le schéma afin de contracter les mâchoires de frein de stationnement.
