BORNES DE L'ECU

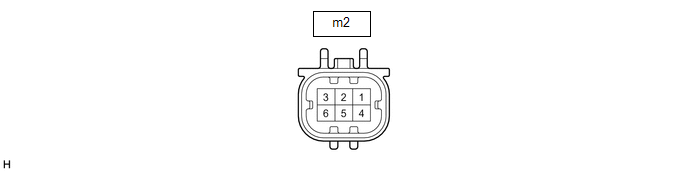

ENSEMBLE DE CAMERA DE TELEVISION ARRIERE

(a) Débrancher le connecteur m2 d'ensemble de caméra de télévision arrière.

(b) Mesurer la tension de chaque borne du connecteur côté faisceau de câbles.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
m2-6 (CB+) - Masse de carrosserie	GR - Masse de carrosserie	Source d'alimentation électrique	Contacteur d'allumage en position ACC	5,5 à 7,05 V

Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement côté faisceau de câbles.

(d) Mesurer la résistance et vérifier les impulsions à chaque borne du connecteur.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
m2-3 (CV+) - m2-2 (CV-)	B - G	Signal vidéo	Contacteur d'allumage en position ON Levier de changement de vitesse en position R La lentille de la caméra n'est pas couverte, une image est affichée	Génération d'impulsions (Se reporter à la forme d'onde 1)
Contacteur d'allumage en position ON Levier de changement de vitesse en position R Lentille de caméra recouverte, obstruant l'écran	Génération d'impulsions (Se reporter à la forme d'onde 2)
m2-5 (CGND) - Masse de carrosserie	BR - Masse de carrosserie	Masse de la caméra	En permanence	En dessous de 1 Ω

N° de borne (symbole)

Couleur du câblage

Description de la borne

Condition

Condition spécifiée

m2-3 (CV+) - m2-2 (CV-)

B - G

Signal vidéo

Contacteur d'allumage en position ON

Levier de changement de vitesse en position R

La lentille de la caméra n'est pas couverte, une image est affichée

Génération d'impulsions

(Se reporter à la forme d'onde 1)

Contacteur d'allumage en position ON

Levier de changement de vitesse en position R

Lentille de caméra recouverte, obstruant l'écran

Génération d'impulsions

(Se reporter à la forme d'onde 2)

m2-5 (CGND) - Masse de carrosserie

BR - Masse de carrosserie

Masse de la caméra

En permanence

En dessous de 1 Ω

CONSEIL:

Un connecteur étanche est utilisé pour l'ensemble de caméra de télévision arrière. Par conséquent, vérifier la forme d'onde au niveau de l'ensemble de récepteur de radio et d'affichage lorsque le connecteur est branché.

Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement au niveau de l'ensemble de caméra arrière.

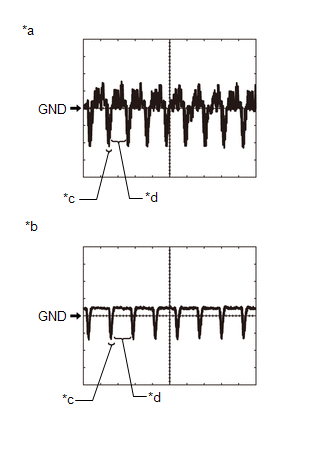

(e) Référence (forme d'onde d'oscilloscope):

*a	Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)
*b	Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran)
*c	Signal de synchronisation
*d	Forme d'onde vidéo

CONSEIL:

(1) Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)

Elément	Contenu
Borne de mesure	m2-3 (CV+) - m2-2 (CV-)
Réglage de la mesure	200 mV/DIV., 50 µs./DIV.
Condition	Contacteur d'allumage en position ON, levier de changement de vitesse en position R

CONSEIL:

La forme d'onde vidéo varie fonction de l'image envoyée par l'ensemble de caméra de télévision arrière.
La forme d'onde vidéo est émise de façon continue lorsque le contacteur d'allumage est mis en position ACC.

(2) Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran)

Elément	Contenu
Borne de mesure	m2-3 (CV+) - m2-2 (CV-)
Réglage de la mesure	200 mV/DIV., 50 µs./DIV.
Condition	Contacteur d'allumage en position ON, levier de changement de vitesse en position R

CONSEIL:

La forme d'onde vidéo varie fonction de l'image envoyée par l'ensemble de caméra de télévision arrière.
La forme d'onde vidéo est émise de façon continue lorsque le contacteur d'allumage est mis en position ACC.

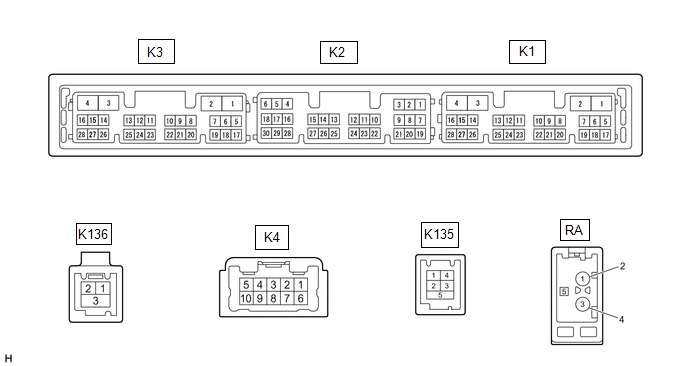

ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE

CONSEIL:

Vérifier depuis l'arrière du connecteur lorsqu'il est raccordé aux pièces constitutives.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
K2-26 (CSLD) - Masse de carrosserie	Blindage - Masse de carrosserie	Masse blindée	En permanence	En dessous de 1 V
K2-27 (CGND) - Masse de carrosserie	G - Masse de carrosserie	Masse de la caméra	En permanence	En dessous de 1 V
K2-28 (V+) - K3-1 (GND1)	B - BR	Signal vidéo	Contacteur d'allumage en position ON Levier de changement de vitesse en position R La lentille de la caméra n'est pas couverte, une image est affichée	Génération d'impulsions (Se reporter à la forme d'onde 1)
K2-28 (V+) - K3-1 (GND1)	B - BR	Signal vidéo	Contacteur d'allumage en position ON Levier de changement de vitesse en position R Lentille de caméra recouverte, obstruction de l'écran	Génération d'impulsions (Se reporter à la forme d'onde 2)
K2-29 (V-) - K3-1 (GND1)	W - BR	Masse	En permanence	En dessous de 1 V
K2-30 (CA+) - K3-1 (GND1)	R - BR	Alimentation électrique d'ensemble de caméra de télévision arrière	Contacteur d'allumage en position ACC	5,5 à 7,05 V

(a) Référence (forme d'onde d'oscilloscope):

(1) Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)

Elément	Contenu
Borne de mesure	K2-28 (V+) - K3-1 (GND1)
Réglage de la mesure	200 mV/DIV., 50 µs./DIV.
Condition	Contacteur d'allumage en position ON, levier de changement de vitesse en position R

CONSEIL:

La forme d'onde vidéo varie fonction de l'image envoyée par l'ensemble de caméra de télévision arrière.
La forme d'onde vidéo est émise de façon continue lorsque le contacteur d'allumage est mis en position ACC.

*a	Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée)
*b	Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran)
*c	Signal de synchronisation
*d	Forme d'onde vidéo

(2) Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran)

Elément	Contenu
Borne de mesure	K2-28 (V+) - K3-1 (GND1)
Réglage de la mesure	200 mV/DIV., 50 µs./DIV.
Condition	Contacteur d'allumage en position ON, levier de changement de vitesse en position R

CONSEIL:

La forme d'onde vidéo varie fonction de l'image envoyée par l'ensemble de caméra de télévision arrière.
La forme d'onde vidéo est émise de façon continue lorsque le contacteur d'allumage est mis en position ACC.
