Toyota Camry Manuel de réparation XV50 (2011–2019): GVIF débranché (du module d'extension vers le H/U) (B153A)

DESCRIPTION

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé
B153A	GVIF débranché (du module d'extension vers le H/U)	GVIF débranchée (de l'ECU de navigation à l'ensemble d'autoradio et d'affichage)	Câble de navigation n° 1 ECU de navigation Ensemble de récepteur de radio et d'affichage

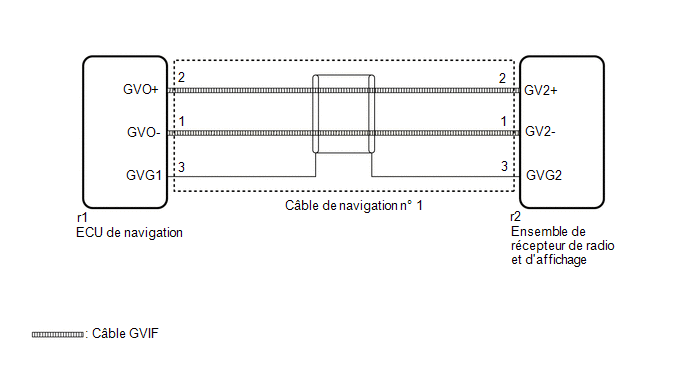

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système de navigation.

  Cliquer ici

• En cas de remplacement de l'ensemble d'autoradio et d'affichage ou de l'ECU de navigation, remplacer toujours par un élément neuf. Si un ensemble d'autoradio et d'affichage ou une ECU de navigation précédemment posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
  • Un DTC de dysfonctionnement de communication est mémorisé.
  • L'ensemble d'autoradio et d'affichage ou l'ECU de navigation risque de ne pas fonctionner normalement.

PROCEDURE

1.	VERIFIER DTC

(a) Supprimer les DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.

Body Electrical > Navigation System > Trouble Codes

OK:

Aucun DTC n'est émis.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

MAL

2.	VERIFIER LE CABLE DE NAVIGATION N° 1 (ENSEMBLE DE D'AUTORADIO ET D'AFFICHAGE - ECU DE NAVIGATION)

(a) Débrancher le connecteur r1 de l'ECU de navigation.

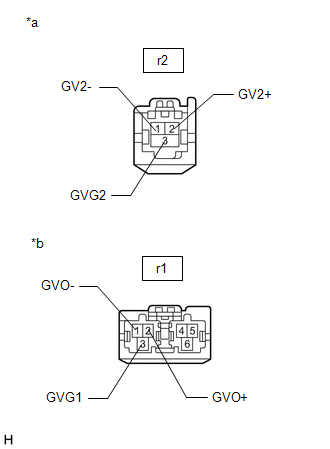

*a Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de récepteur de radio et d'affichage) *b Vue avant du connecteur côté faisceau de câbles (vers l'ECU de navigation)

(b) Débrancher le connecteur r2 d'ensemble de récepteur de radio et d'affichage.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
r1-1 (GVO-) - r2-1 (GV2-)	En permanence	En dessous de 1 Ω
r1-2 (GVO+) - r2-2 (GV2+)	En permanence	En dessous de 1 Ω
r1-3 (GVG1) - r2-3 (GVG2)	En permanence	En dessous de 1 Ω

MAL

REMPLACER LE CABLE DE NAVIGATION N° 1

OK

3.	REMPLACER L'ECU DE NAVIGATION

(a) Remplacer l'ECU de navigation par une ECU neuve.

Cliquer ici

SUIVANT

4.	VERIFIER DTC

(a) Supprimer les DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.

Body Electrical > Navigation System > Trouble Codes

OK:

Aucun DTC n'est émis.

OK

FIN (L'ECU DE NAVIGATION EST DEFECTUEUX)

MAL

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
