Toyota Camry Manuel de réparation XV50 (2011–2019): La fonction Auto Up / Down de la vitre électrique du conducteur ne fonctionne pas avec le contacteur principal de lève-vitre électrique

DESCRIPTION

Si les fonctions de fermeture et d'abaissement manuelles fonctionnent normalement mais que les fonctions de fermeture et d'abaissement automatiques ne fonctionnent pas, il se peut que le système de commande de vitre électrique soit en mode de sécurité.

Si l'initialisation de la vitre électrique n'a pas été effectuée, les fonctions d'ouverture et de fermeture automatiques ne fonctionneront pas.

Cliquer ici

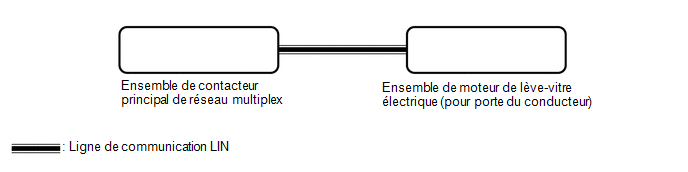

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Le système de commande de lève-vitre électrique utilise le système de communication LIN. Vérifier la fonction de communication en suivant la procédure décrite à la section COMMENT UTILISER LA RECHERCHE DE PANNES. Procéder à la recherche de pannes du système de commande de lève-vitre électrique après s'être assuré que le système de communication fonctionne correctement.

  Cliquer ici

• Si l'ensemble de moteur de lève-vitre électrique (pour côté conducteur) a été remplacé par un élément neuf, initialiser le système de commande de vitre électrique.

  Cliquer ici

• S'assurer que les réglages personnalisés du système de vitre électrique "D Window Auto Up" et "D Window Auto Down" sont mis en position "ON" avant de réaliser la procédure suivante.

  Cliquer ici

• Après l'activation de la fonction anticrochet, la fonction de fermeture automatique ne fonctionnera pas la première fois que le contacteur de fermeture automatique de vitre électrique sera actionné. La fonction de fermeture automatique fonctionnera normalement après la première activation du contacteur de vitre électrique.

CONSEIL:

Si le capteur d'impulsion intégré à l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur) présente un dysfonctionnement, le système de commande de vitre électrique passe en mode de sécurité. Les fonctions de fermeture et d'ouverture à distance et automatique ne peuvent être activées en mode de sécurité. Toutefois, il est possible de fermer la vitre électrique en maintenant l'ensemble de contacteur principal de réseau multiplex en position de fermeture automatique et de l'ouvrir manuellement en enfonçant l'ensemble de contacteur principal de réseau multiplex.

Cliquer ici

PROCEDURE

1.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (MASTER SWITCH)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Master switch / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Master Switch > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
D Door P/W Auto SW	Signal de contacteur automatique de vitre électrique de porte du conducteur	OFF ou ON	OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du conducteur non actionné ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du conducteur actionné.	-

Body Electrical > Master Switch > Data List

Affichage du tester
D Door P/W Auto SW

OK:

Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.

MAL

REMPLACER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

OK

2.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (D-DOOR MOTOR)

(a) Sélectionner les menus suivants: Body Electrical / D-Door Motor / Data List.

(b) Relever la Data List en suivant les indications du Techstream.

Body Electrical > D-Door Motor > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
D Door P/W Auto SW	Signal de contacteur automatique de vitre électrique de porte du conducteur	OFF ou ON	OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du conducteur non actionné ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du conducteur actionné.	-

Body Electrical > D-Door Motor > Data List

Affichage du tester
D Door P/W Auto SW

OK:

Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.

MAL

PASSER AU POINT 5

OK

3.	PROCEDER A L'INITIALISATION (POUR PORTE DU CONDUCTEUR)

(a) Initialiser l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur).

Cliquer ici

SUIVANT

4.	VERIFIER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE (FONCTION D'OUVERTURE/FERMETURE AUTOMATIQUE)

(a) S'assurer que la vitre électrique de porte du conducteur se déplace lorsque les fonctions de fermeture et d'abaissement automatiques de l'ensemble de contacteur principal de réseau multiplex sont actionnées.

Cliquer ici

OK:

Les fonctions de fermeture et d'ouverture automatique de la porte du conducteur sont normales.

OK

FIN (PROBLEME DU A L'ECHEC DE L'INITIALISATION)

MAL

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR)

5.	REMPLACER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

(a) Remplacer l'ensemble de contacteur principal de réseau multiplex.

Cliquer ici

SUIVANT

6.	VERIFIER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE (FONCTION D'OUVERTURE/FERMETURE AUTOMATIQUE)

(a) S'assurer que la vitre électrique de porte du conducteur se déplace lorsque les fonctions de fermeture et d'abaissement automatiques de l'ensemble de contacteur principal de réseau multiplex sont actionnées.

Cliquer ici

OK:

Les fonctions de fermeture et d'ouverture automatique de la porte du conducteur sont normales.

OK

FIN (L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX EST DEFECTUEUX)

MAL

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU CONDUCTEUR)
