Toyota Camry Manuel de réparation XV50 (2011–2019): La fonction Auto Up / Down de la vitre électrique du passager avant ne fonctionne pas avec le contacteur de lève-vitre électrique du passager avant

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Vitres / Fenetres / Systeme De Commande De Vitre Electrique / La fonction Auto Up / Down de la vitre électrique du passager avant ne fonctionne pas avec le contacteur de lève-vitre électrique du passager avant

DESCRIPTION

Si les fonctions de fermeture et d'abaissement manuelles fonctionnent normalement mais que les fonctions de fermeture et d'abaissement automatiques ne fonctionnent pas, il se peut que le système de commande de vitre électrique soit en mode de sécurité.

Si l'initialisation de la vitre électrique n'a pas été effectuée, les fonctions d'ouverture et de fermeture automatiques ne fonctionneront pas.

Cliquer ici

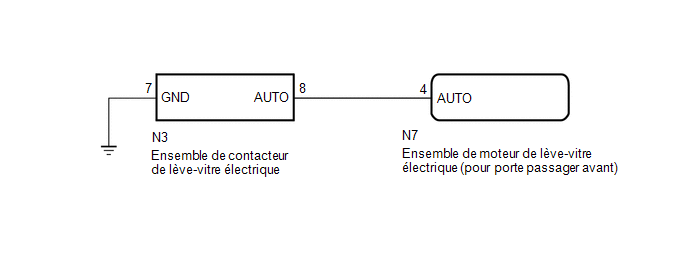

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

CONSEIL:

Si le capteur d'impulsion intégré à l'ensemble de moteur de lève-vitre électrique (pour porte du passager avant) présente un dysfonctionnement, le système de commande de vitre électrique passera en mode de sécurité. Les fonctions de fermeture et d'ouverture à distance et automatique ne peuvent être activées en mode de sécurité. Cependant, il est possible de fermer la vitre électrique en maintenant l'ensemble de contacteur de lève-vitre électrique en position de fermeture automatique, et d'ouvrir manuellement en enfonçant l'ensemble de contacteur de lève-vitre électrique.

Cliquer ici

PROCEDURE

1.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (P-DOOR MOTOR)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / P-Door Motor / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > P-Door Motor > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

P Door P/W Auto SW

Signal de contacteur automatique de vitre électrique côté passager avant

OFF ou ON

OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du passager avant non actionné

ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte du passager avant actionné

-

Body Electrical > P-Door Motor > Data List

Affichage du tester

P Door P/W Auto SW

OK:

Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.

MAL

PASSER AU POINT 4

OK

2.

EFFECTUER L'INITIALISATION (POUR PORTE DU PASSAGER AVANT)

(a) Initialiser l'ensemble de moteur de lève-vitre électrique (pour porte du passager avant).

Cliquer ici

SUIVANT

3.

VERIFIER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE (FONCTION D'OUVERTURE/FERMETURE AUTOMATIQUE)

(a) S'assurer que la vitre électrique de porte côté passager avant fonctionne lorsque les fonctions de fermeture et d'ouverture automatiques de l'ensemble de contacteur de lève-vitre électrique sont actionnées.

Cliquer ici

OK:

Les fonctions de fermeture et d'ouverture automatiques côté passager avant sont normales.

OK

FIN (PROBLEME DU A L'ECHEC DE L'INITIALISATION)

MAL

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU PASSAGER AVANT)

4.

VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE

(a) Déposer l'ensemble de contacteur de lève-vitre électrique.

Cliquer ici

(b) Vérifier l'ensemble de contacteur de lève-vitre électrique.

Cliquer ici

MAL

REMPLACER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE

OK

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE - ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE PASSAGER AVANT))

(a) Débrancher le connecteur N7 de l'ensemble de moteur de lève-vitre électrique (pour porte passager avant).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

N3-8 (AUTO) - N7-4 (AUTO)

En permanence

En dessous de 1 Ω

N3-8 (AUTO) ou N7-4 (AUTO) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU PASSAGER AVANT)

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
