Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage
DEMONTAGE
PROCEDURE
1. DEPOSER LE SOUFFLET DE CYLINDRE

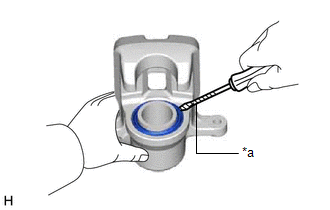

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer l'anneau de montage de piston de frein à disque arrière et le soufflet de cylindre du cylindre de frein à disque arrière. REMARQUE: Veiller à ne pas endommager le piston de frein à disque arrière et le cylindre de frein à disque arrière. |
|
2. DEPOSER LE PISTON DE FREIN A DISQUE ARRIERE

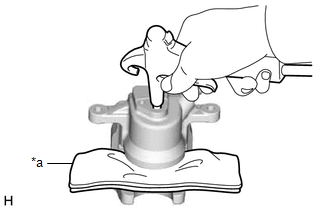

(a) Placer un morceau de tissu entre le piston de frein à disque arrière et l'ensemble de cylindre de frein à disque arrière. |
|
(b) Appliquer de l'air comprimé pour déposer le piston de frein à disque arrière du cylindre de frein à disque arrière.
ATTENTION:
- Ne pas maintenir le cylindre de frein à disque arrière avec une partie de la main entre le cylindre de frein à disque arrière et le piston de frein à disque arrière.

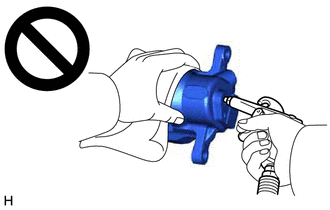

- Ne pas mettre une partie de la main devant le piston de frein à disque arrière lors de l'utilisation de l'air comprimé car cela peut entraîner de graves blessures.
REMARQUE:
Eviter les éclaboussures de liquide de frein.
3. DEPOSER LE JOINT DE PISTON

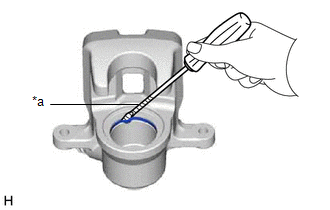

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le joint de piston du cylindre de frein à disque arrière. REMARQUE: Veiller à ne pas endommager la surface intérieure, ni la rainure du joint de piston du cylindre de frein à disque arrière. |
|
4. DEPOSER LE CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE
(a) Enlever le capuchon de bouchon de purge de frein à disque arrière et le bouchon de purge de frein à disque arrière.
5. DEPOSER LE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE
(a) Déposer le bouchon de purge du frein à disque arrière du cylindre de frein à disque arrière.
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention ...Verification
VERIFICATION PROCEDURE 1. VERIFIER LE CYLINDRE DE FREIN ET LE PISTON (a) Vérifier l'absence de rouille ou de rayures dans l'alésage de cylindre de frein à disque arrière et le piston de frein à disque arrière. Si nécessaire, remplacer le cyl ...D'autres materiaux:
