VERIFICATION
PROCEDURE

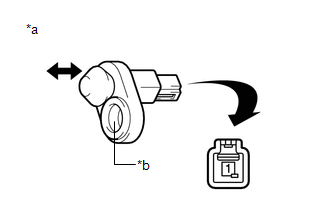

1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE
|
*a | Pièce constitutive sans faisceau de câbles branché (ensemble de contacteur d'éclairage de seuil de porte arrière) |
|
*b | Corps de contacteur |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
1 - Corps de contacteur |
Non enfoncé(e) (ON) |
En dessous de 1 Ω |
|
Enfoncé(e) (OFF) |
10 kΩ minimum |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'éclairage de seuil de porte arrière.
Depose
ReposeEmplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 CAMERA DE RECONNAISSANCE DE MARCHE
AVANT *2
ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES
*3 ENSEMBLE D'ACTIONNEUR DE FREIN
- ECU DE CONTROLE DE DERAPAGE
*4 ECM
*5 ENSEMBLE DE BLOC DE RELAIS DE
COM ...
Flexible De Frein Arriere (avec Système De Frein De Stationnement électrique)
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 FLEXIBLE ARRIERE
*2 JOINT D'ETANCHEITE
*3 BOULON-RACCORD
*4 CANALISATION DE FREIN
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/vir ...
Bus de communication de module de commande désactivé (U0073,U0100,U0123,U0126,U0142,U0151)
DESCRIPTION L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit des signaux de l'ECM, du capteur d'angle de braquage, du capteur d'embardée et d'accélération (ensemble de capteur d'airbag), de l'ensemble de capteur d'airbag et de l'ECU de carrosserie principale (ECU de carros ...
