DEMONTAGE
PROCEDURE
1. DEPOS ER LA GOUPILLE DROITE DE MAITRE-CYLINDRE DE FREIN
(a) Fixer le sous-ensemble de maître-cylindre de frein dans un étau.
REMARQUE:
Placer des plaques d'aluminium sur l'étau pour éviter d'endommager le sous-ensemble de maître-cylindre de frein.

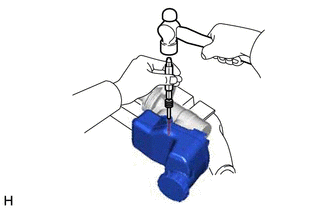

| (b) A l'aide d'un poinçon effilé de 5 mm et d'un marteau, chasser la goupille droite de maître-cylindre de frein du sous-ensemble de maître-cylindre de frein. REMARQUE: Ne pas laisser tomber l'ensemble de réservoir de maître-cylindre de frein. |
|
2. DEPOSER L'ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN
(a) Déposer l'ensemble de réservoir de maître-cylindre de frein du corps de maître-cylindre de frein.
3. DEPOSER L'OEILLET DU RESERVOIR DE MAITRE-CYLINDRE

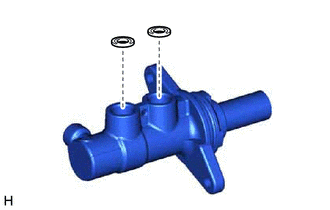

| (a) Déposer les 2 oeillets de réservoir de maître-cylindre du corps de maître-cylindre de frein. |
|
(b) Déposer le corps de maître-cylindre de frein de l'étau.
4. DEPOSER L'ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE DU RESERVOIR DE MAITRE-CYLINDRE DE FREIN
5. DEPOSER LA CREPINE DE RESERVOIR DU MAITRE-CYLINDRE DE FREIN
