DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du sous-ensemble de maître-cylindre de frein sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à relâcher la dépression du servofrein de l'ensemble de frein avant de procéder à la dépose du sous-ensemble de maître-cylindre de frein de l'ensemble de servofrein.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEPOSER LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
3. VIDANGER LE LIQUIDE DE FREIN
REMARQUE:
Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.
4. DEPOSER LE SOUS-ENSEMBLE DE MAITRE-CYLINDRE DE FREIN

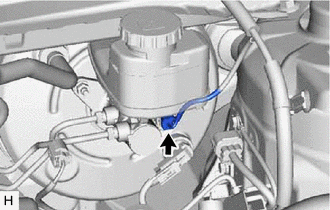

| (a) Débrancher le connecteur du sous-ensemble de maître-cylindre de frein. |
|

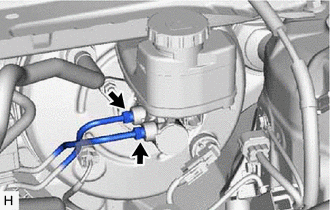

| (b) A l'aide d'une clé à écrou de raccord, débrancher les 2 canalisations de frein du sous-ensemble de maître-cylindre de frein. REMARQUE:
|
|

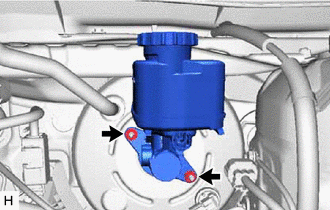

| (c) Déposer les 2 écrous et le sous-ensemble de maître-cylindre de frein de l'ensemble de servofrein. REMARQUE:
|
|
5. DEPOSER LE JOINT TORIQUE DE MAITRE-CYLINDRE DE FREIN
(a) Déposer le joint torique du sous-ensemble de maître-cylindre de frein.
