PIECES CONSTITUTIVES
SCHEMA
|

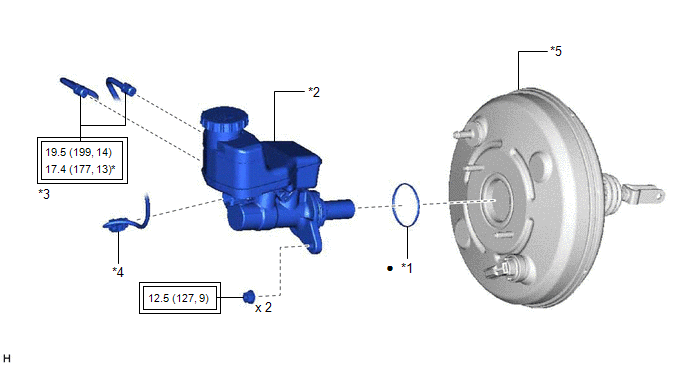

*1 | JOINT TORIQUE DE MAITRE-CYLINDRE DE FREIN |
*2 | SOUS-ENSEMBLE DE MAITRE-CYLINDRE DE FREIN |
|
*3 | CANALISATION DE FREIN |
*4 | CONNECTEUR |
|
*5 | ENSEMBLE DE SERVOFREIN |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
* | A utiliser avec une clé à écrou de raccord |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|

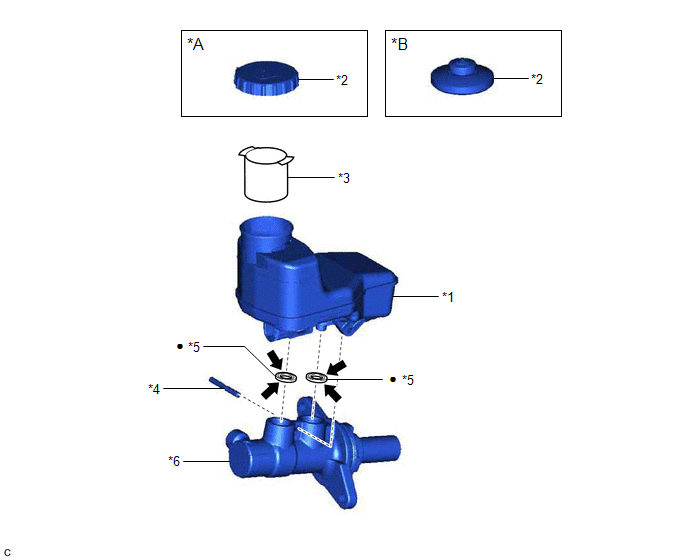

*1 | ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
*2 | ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE DU RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
|
*3 | CREPINE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
*4 | GOUPILLE DROITE DE MAITRE-CYLINDRE DE FREIN |
|
*5 | OEILLET DE RESERVOIR DE MAITRE-CYLINDRE |
*6 | CORPS DE MAITRE-CYLINDRE DE FREIN |
|
● | Pièce non réutilisable |
|
Graisse au glycol à base de savon de lithium |
DeposeMesures De Precaution
MESURES DE PRECAUTION ATTENTION: Remplacer
tous les éléments défectueux des systèmes de ceinture de sécurité (sangle
extérieure, sangle intérieure, boulons, écrous, ancrage supérieur réglable,
éléments des points d'ancrage et autres pièces associées). Lors de la
vérification ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP
(a) Introduire l'ensemble de contacteur des feux stop jusqu'au moment où le manchon fileté entre en contact avec la pédale.
REMARQUE: Lors de l'introduction de l'ensemble de contacteur des feux stop, soutenir la pédale p ...
