Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Transmission / Ua80e Boite De Vitesses Automatique / Boite-pont / Ensemble De Bloc Hydraulique / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de bloc hydraulique de boîte de vitesses sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien
  • Ensemble de bloc hydraulique de boîte de vitesses
  • Etat d'électrovanne (SL1, SL2, SL3, SL4, SL5 et/ou SL6)
  1. Réinitialiser la mémoire
  2. Réinitialiser le code de compensation de la boîte-pont
  3. Effectuer un essai sur route pour permettre au ECM d'effectuer son apprentissage
  • Choc important au changement de vitesse
  • Détérioration de l'efficacité du carburant

pour l'initialisation

pour l'enregistrement

PROCEDURE

1. DEPOSER LE CABLE DE BOITE DE VITESSES

Cliquer ici

2. DEPOSER L'ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES

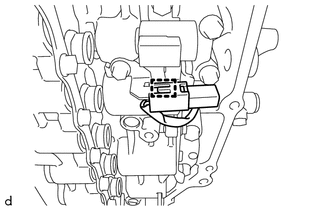

(a) Libérer l'attache pour débrancher le connecteur de câble de capteur de régime de boîte de vitesses (NC).

(b) Déposer les 9 boulons et l'ensemble de bloc hydraulique de boîte de vitesses du sous-ensemble de carter de boîte-pont automatique.

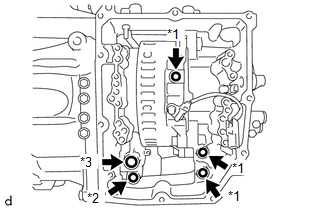

(c) Déposer les 2 joints d'étanchéité de carter de boîte-pont du sous-ensemble de carter de boîte-pont automatique.

*1

Joint d'étanchéité de carter de boîte-pont

*2

Joint d'étanchéité de couvercle de pompe à huile avant n° 1

*3

Joint d'étanchéité de couvercle de pompe à huile avant n° 2

(d) Déposer le joint d'étanchéité de carter de boîte-pont du sous-ensemble de pignon de renvoi menant.

(e) Déposer le joint d'étanchéité de couvercle de pompe à huile avant n° 1 de l'ensemble de pompe à huile avant.

(f) Déposer le joint d'étanchéité de couvercle de pompe à huile avant n° 2 de l'ensemble de pompe à huile avant.
